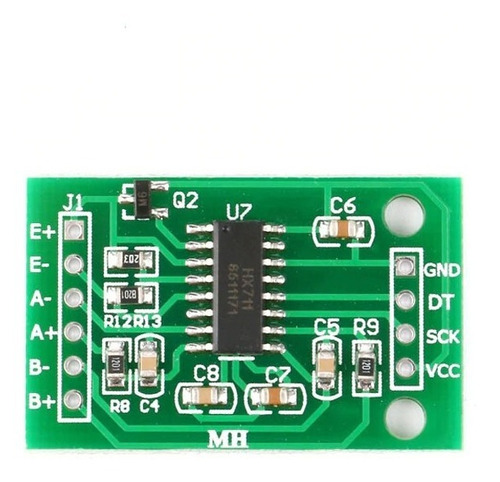

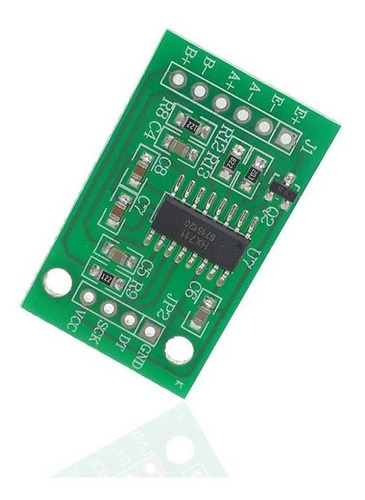

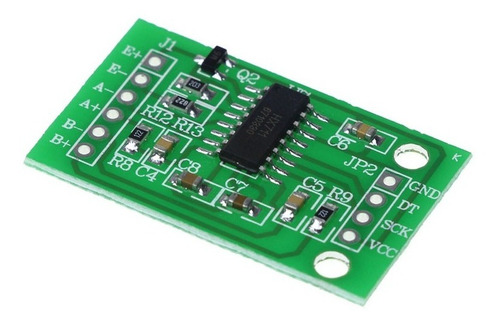

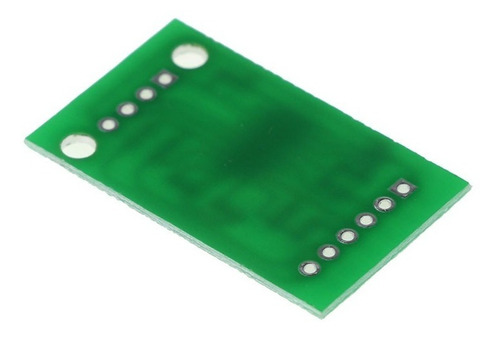

Módulo Para Celda De Carga Hx711 Sensor Pesaje

Descripción

[[ [[ [[ U N I T _ E L E C T R O N I C S ]] ]] ]]

I N F O R M A C I Ó N

¿Qué es? El Módulo HX711 Sensor de presión es un convertidor analógico – digital (ADC) de precisión de 24 bits. Su resolución de conversión varía desde un valor 0 a 167,772,15 datos. El valor cero corresponde a 0 volts y el valor de 5 volts al valor máximo de muestreo. Este módulo es compatible con celdas de carga con capacidades de 1 Kg, 5 Kg y 10 Kg.

¿Para qué sirve? Está diseñado para aplicaciones de pesaje y control industrial, interfiriendo directamente con un sensor de puente. Para utilizar este módulo, se requiere una celda de carga, que puede soportar diferentes pesos, desde 1 Kg, 5 Kg y 10 Kg. Estas celdas de carga consisten en una barra de aluminio con agujeros roscados para su montaje y cuatro galgas extensiométricas unidas a la barra.

¿Cómo funciona? El Módulo HX711 sensor de presión dispone de la electrónica necesaria para realizar la lectura del puente de Wheatstone formado por la celda de carga, así como un convertidor analógico - digital de 24 bits. La comunicación se realiza a través de un protocolo serial mediante dos pines (DT y SCK).

E S P E C I F I C A C I O N E S
T É C N I C A S

Voltaje de trabajo: 5 Volts
Consumo de corriente: < 10 mA
Voltaje de entrada diferencial: +/- 40 mA
Resolución de conversión ADC: 24 bits
Temperatura de trabajo: -40°C a 85 °C
Frecuencia de refresco: 80 Hz
Dimensiones: 38 mm * 21 mm * 10 mm
Incluye: pin headers macho
Posee dos canales de entrada diferencial seleccionables
PGA activo de bajo ruido en chip con ganancia seleccionable de 32, 64 y 128
Regulador de fuente de alimentación en chip para celdas de carga y fuente de alimentación analógica ADC
Oscilador en chip
Restablecimiento de encendido en chip
Control digital simple e interfaz en serie
Velocidad de datos de salida seleccionable de 10 SPS u 80 SPS
Rechazo de suministro simultáneo de 50 y 60 Hz
