Modulo Puente H Infineon Bts7960 Motor Driver, 43a - Arduino

Descripción

****************** COLDFIRE ELECTRONICA *******************

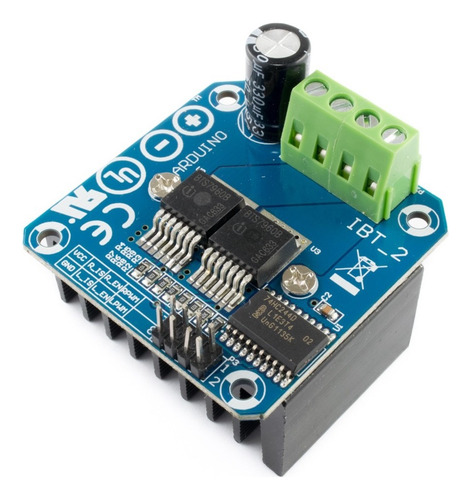

Muchas veces se necesita manejar motores de más de 2A de corriente, por lo que ya no es posible utilizar el conocido driver L298N, es en este caso que este poderoso driver entra en escena. Este driver es capaz de manejar 1 motor DC de hasta 43A, incluye un disipador de aluminio adecuado para manejar la potencia a disipar. A diferencia del L298N este driver solo maneja 1 motor.

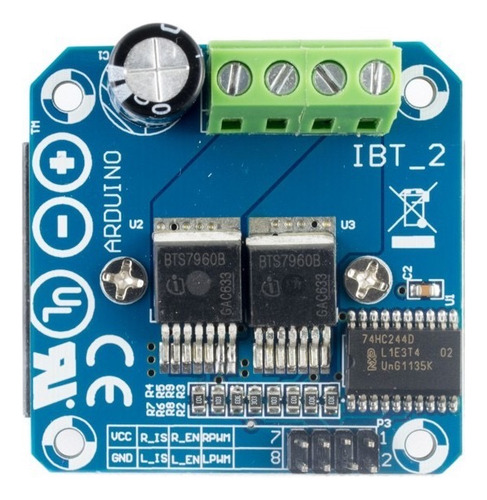

Este controlador usa los Chips Infineon BTS7960 como puente H para permitir el control de los motores, cuenta con un protector ante sobrecalentamiento y sobrecorriente. Este módulo cuenta con un aislador ( Buffer Schmitt-trigger 74AHC244 ) que permite separar el circuito de control de la parte de potencia para mantener la integridad del dispositivo, puesto que este driver puede llegar a manejar una corriente de hasta 43A.

El driver contiene 2 transistores MOSFET BTS7960 de tipo P y N con un controlador IC en un solo paquete, lo cual permite la conexión de interfaz a un dispositivo externo de control, como lo puede ser un microcontrolador, Arduino, Raspberry ... ya que este cuenta con entrada de tipo lógico, ajuste de velocidad, generación de tiempo muerto y protección contra exceso de temperatura, sobretensión, baja tensión, sobrecorriente y corto circuito.



Chips: BTS7960

Circuito de control: Buffer Schmitt-trigger 74AHC244.

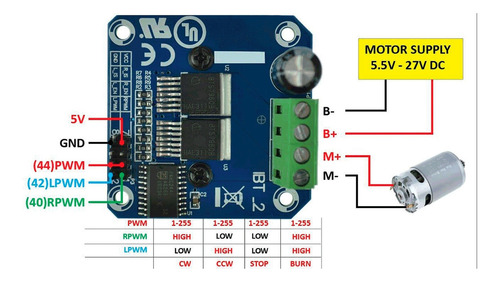

Voltaje de operación: 5.5V - 27V DC.

Corriente de operación máxima: 43A

Protección: Sobrecorriente y sobre-voltaje

Apagado por caida de voltaje.

Baja corriente de reposo: 7uA a 25°C

Entradas lógicas: TTL 5V.

Tasa de respuesta ajustable: EMI.

Señal PWM: Dos canales.

Frecuencia de reloj: 25KHz.

Salida analógica de consumo de corriente en voltaje (compatible con Arduino).

Peso: 100g

Dimensiones: 50 × 50 × 40 mm.




*** INCLUYE TUTORIAL Y EJEMPLOS CON ARDUINO ( en ingles ) ***

Garantía del vendedor: 30 días
