Modulo Puente H L298 Motor Driver Arduino Pic Raspberry

Descripción

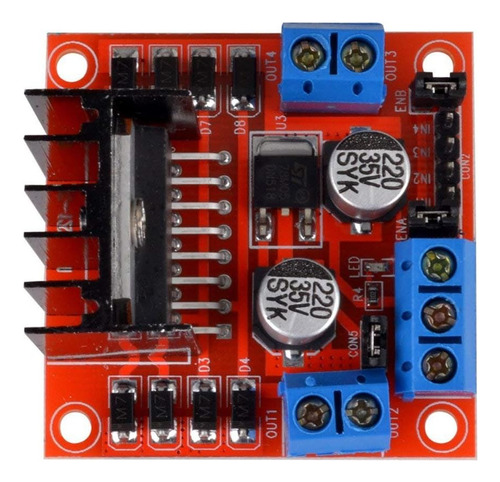

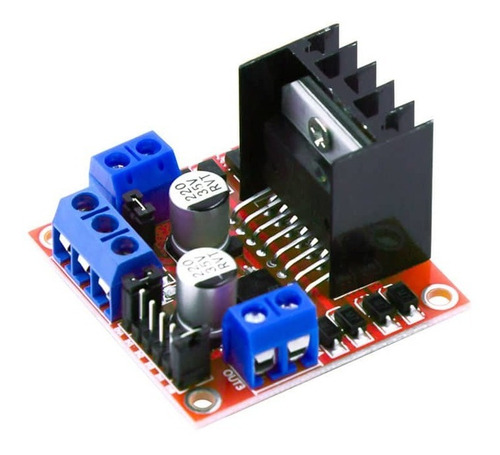

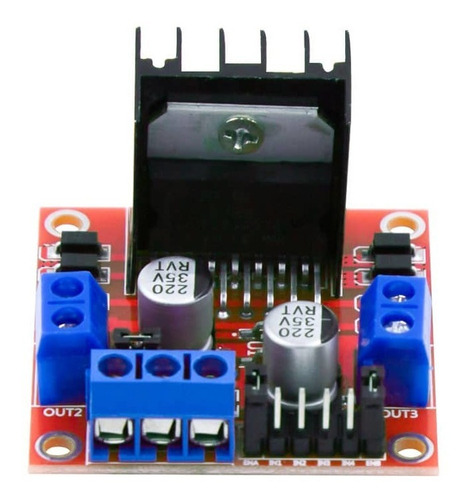

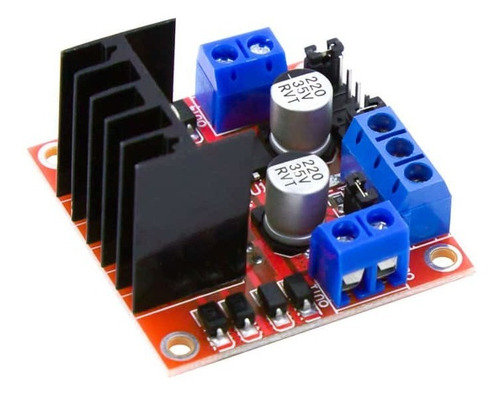

Módulo Puente H L298 Motor Driver

INFORMACIÓN

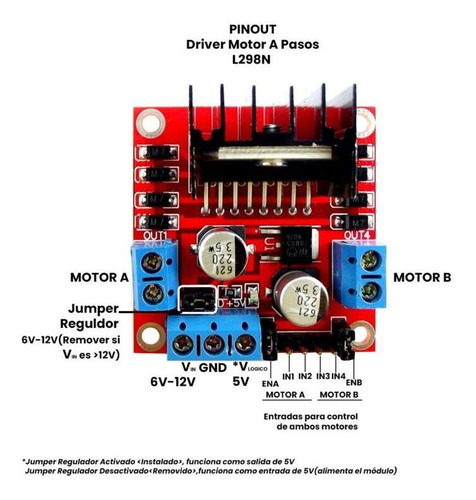

El Driver L298N Motor a pasos posee dos puentes H que permiten controlar 2 motores DC o un motor paso a paso bipolar/unipolar. Tiene integrado un regulador de voltaje de 5 volts encargado de alimentar la parte lógica del L298N, el uso de este regulador se hace a través de un jumper y se puede usar para alimentar la etapa de control.

El módulo es útil para controlar motores hasta 2A controlando el sentido de giro y velocidad mediante señales TTL que se pueden obtener de microcontroladores y tarjetas de desarrollo como Arduino, Raspberry Pi y Launchpads de Texas Instruments.

ESPECIFICACIONES Y CARACTERÍSTICAS

Chip: L298N
Voltaje:
De alimentación: 5 V
Lógico: 5 V
Operación: 5 V a 35 V

Consumo de corriente digital: 0 a 36 mA
Capacidad de corriente: 2A (picos de hasta 3A)
Potencia máxima: 25 Watts
Canales: 2 (soporta 2 motores DC o 1 motor paso a paso)
Dimensiones: 43mm x 43 mm x 27mm
Peso: 28 g
