Descripción

****************** COLDFIRE ELECTRONICA *******************

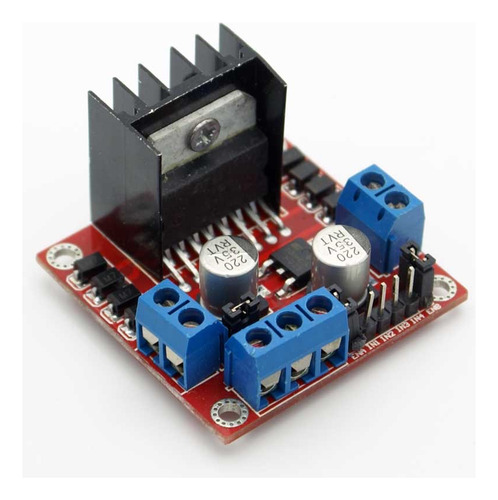

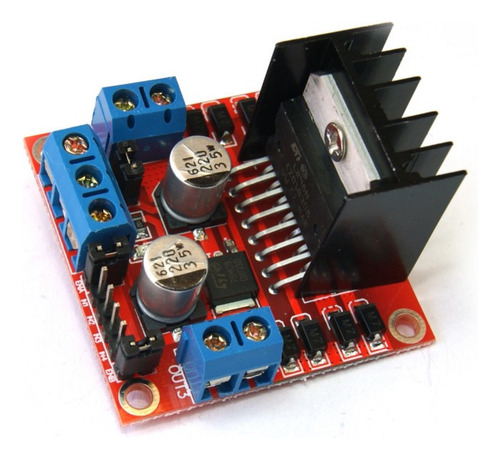

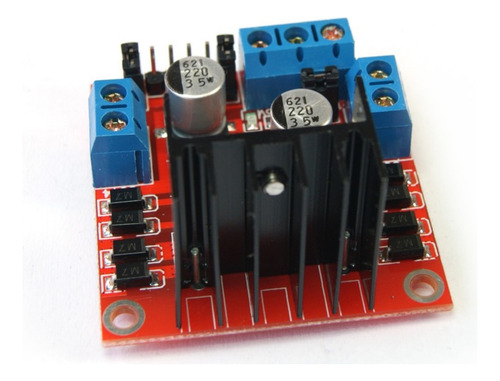

Este módulo basado en el chip L298N te permite controlar dos motores de corriente continua o un motor paso a paso bipolar/unipolar. Incluye disipador de aluminio ya montado.

Puede controlar motores con voltajes de 5V - 35V, hasta 2A de corriente por canal, es decir, 4A en total. Cada canal puede soportar hasta 3A de corriente Pico ( no constante ).

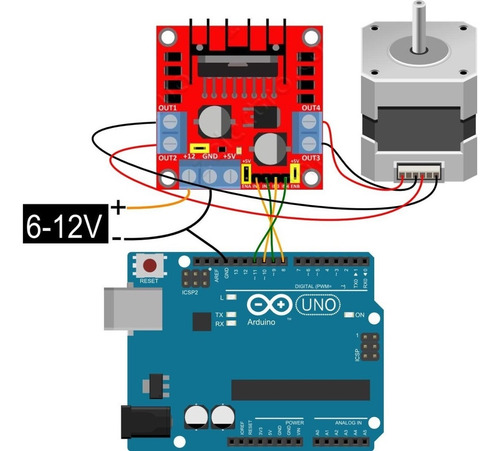

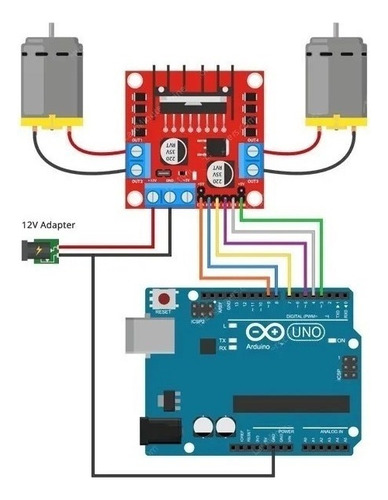

El módulo permite controlar el sentido y velocidad de giro de motores mediante señales TTL que se pueden obtener de microcontroladores y tarjetas de desarrollo como Arduino, Raspberry Pi, etc. El control del sentido de giro se realiza mediante dos pines para cada motor, la velocidad de giro se puede regular haciendo uso de modulación por ancho de pulso (PWM).

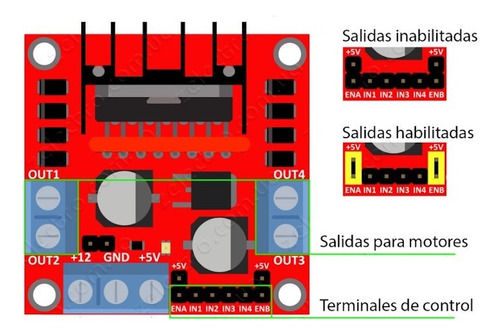

El módulo cuenta con todos los componentes necesarios para funcionar sin necesidad de elementos adicionales, entre ellos diodos de protección y un regulador LM7805 que suministra 5V a la parte lógica del integrado L298N. Cuenta con jumpers de selección para habilitar cada una de las salidas del módulo (A y B). La salida A esta conformada por OUT1 y OUT2 y la salida B por OUT3 y OUT4. Los pines de habilitación son ENA y ENB respectivamente.

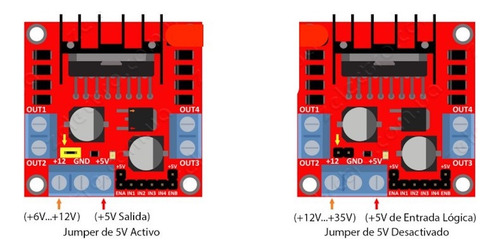

Este módulo se puede alimentar de 2 maneras gracias al regulador integrado LM7805:

* Cuando el jumper de selección de 5V se encuentra activo, el módulo permite una alimentación de entre 6V a 12V DC. Como el regulador se encuentra activo, el pin marcado como +5V tendrá un voltaje de 5V DC. Este voltaje se puede usar para alimentar la parte de control del módulo ya sea un microcontrolador o un Arduino, pero recomendamos que el consumo no sea mayor a 500 mA.

* Cuando el jumper de selección de 5V se encuentra inactivo, el módulo permite una alimentación de entre 12V a 35V DC. Como el regulador no esta funcionando, tendremos que conectar el pin de +5V a una tensión de 5V para alimentar la parte lógica del L298N. Usualmente esta tensión es la misma de la parte de control, ya sea un microcontrolador o Arduino.



* Chip: L298N.
* Canales: 2 (soporta 2 motores DC o 1 motor PAP).
* Voltaje lógico: 5V
* Voltaje de potencia (V motor): 5V - 35V DC
* Consumo de corriente (lógico): 0 a 36mA
* Capacidad de corriente: 2A por canal (picos de hasta 3A).
* Potencia máxima: 25W

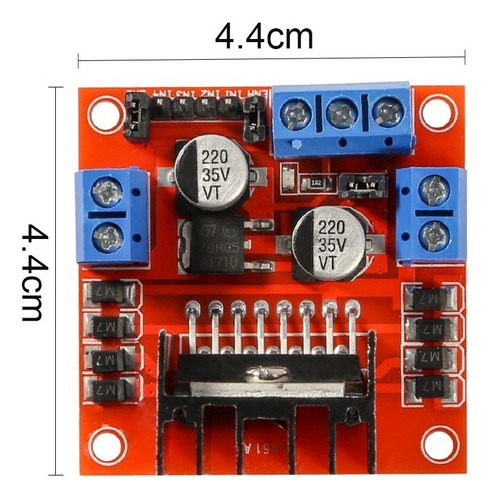

* Dimensiones: 43 * 43 * 27 mm
* Peso: 30g



*** INCLUYE TUTORIAL Y EJEMPLOS CON ARDUINO ***

Garantía del vendedor: 30 días
