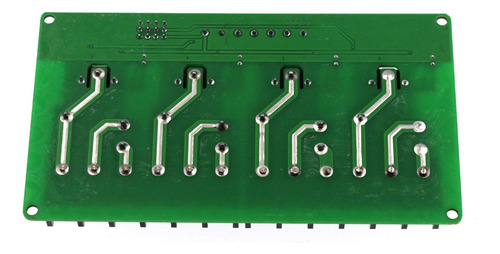

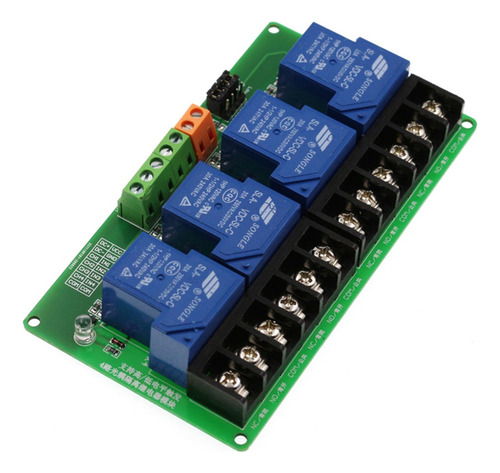

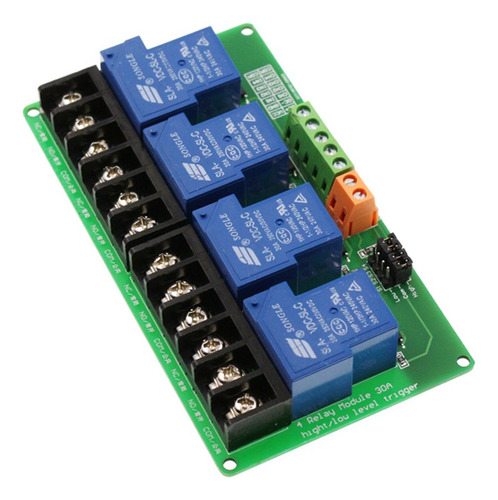

Modulo Rele 12v 30a Relay 4 Canales Optoacoplador Arduino

Descripción

Módulo Relevador de 12V 30A con Optoacoplador integrado para proteger tu etapa de control y una etapa acondicionadora de señal de disparo (Trigger).

Permite controlar motores eléctricos, válvulas electrónicas, resistencias y más dispositivos.

Rangos de voltaje Trigger:
Low level trigger: 0-5V el relé estará ON, 6-12V el relé estará OFF.
High level trigger: 6-12VDC el relé estará ON, 0-5.5VDC el relé estará OFF.

INCLUYE:
- Módulo Relevador de 4 canales 12V 30A con Optoacoplador.

CARACTERÍSTICAS:
- Relevador 12V 30A de 4 canales.
- Carga máxima: CA 250V/30A, CC 30V/30A.
- Optoacoplador SMD.
- Trigger de nivel alto y bajo.
- Salidas normalmente abierto (NO) y normalmente cerrado (NC).
- LEDs indicadores de voltaje y estado.
- 4 Barrenos para anclaje de 3.1mm de diámetro.

DESCRIPCIÓN DE TERMINALES:
- DC +: Terminal positiva de la fuente de alimentación.
- DC-: Terminal negativa de fuente de alimentación.
- IN: terminal de disparo de señal (el voltaje de disparo debe de ser igual o menor al voltaje de la fuente de alimentación).
- Pines selectores de modo de disparo de nivel alto/bajo.
- NC : Terminal de Relé normalmente cerrado.
- COM: Terminal de Relé común.
- NO: Terminal de Relé normalmente abierto.
