Modulo Rf 433mhz Rxc6 Superheterodyne 4 Canales Con Control

Descripción

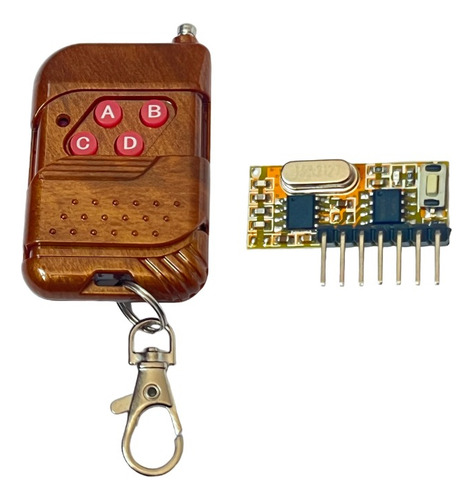

El módulo receptor inalámbrico RXC6 Superheterodyne RF 433MHz se utiliza para comunicaciones de radiofrecuencia. Es ampliamente utilizado en sistemas de alarma, control remoto, proyectos de robótica y otros proyectos que involucran el intercambio inalámbrico de datos. Tiene cuatro salidas digitales, un pin de validación de transmisión, un terminal para conectar la antena que viene con el módulo y un botón para grabar los controles remotos a usar con la placa o para borrar la memoria de los controles registrados.

El módulo receptor inalámbrico RXC6 Superheterodyne RF 433MHz es compatible con los controles remotos RF 433MHz de cuatro botones que tienen un codificador PT2260, PT2262, SC2262, PT2264 o EV1527. Además, puede utilizar con el módulo otros dispositivos RF 433MHz o transmisor RF 433MHz que tenga uno de los chips codificadores mencionados anteriormente.

Después de ensamblar el circuito con el módulo receptor inalámbrico RXC6 Superheterodyne RF 433MHz, para grabar o borrar de la memoria un control remoto, transmisor u otro dispositivo que funcione dentro de sus especificaciones, haga lo siguiente:

Grabar: siga presionando el botón SMD en la placa hasta que se encienda el LED, suelte el botón SMD y luego presione uno de los botones en el control remoto que se grabará y si está usando cualquier otro dispositivo o transmisor, solo envíe la señal RF al módulo para hacer la grabación. Después de recibir la señal RF 433MHz, el LED de la placa parpadeará, confirmando la recepción de la señal.

Borrar: mantenga pulsado el botón SMD de la placa, el LED se encenderá y deberá mantener pulsado el botón SMD durante unos segundos hasta que el LED se apague. Tan pronto como el LED se apague, se borrará toda la memoria del dispositivo en el módulo.

Especificaciones:

- Modelo de receptor: RXC6
- Voltaje de operación: 3.3 a 5.5VDC
- Corriente de operación: 3.8 a 4.1mA
- Frecuencia de operación: 433MHz (433.92 MHz)
- Sensibilidad: -110dBm
- Tipo: código de aprendizaje
- Codificadores compatibles: PT2260 / PT2262 / SC2262 / PT2264 / EV1527
- Temperatura de funcionamiento: -30º a 85º centígrados
- Dimensiones: 28mm(L) X 12mm(A)
- Peso: 2g
