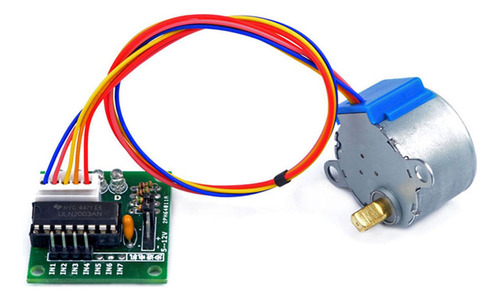

Motor A Pasos 28byj-48 Con Controlador Uln2003 - 5pcs

Descripción

Descripción:

El 28BYJ-48 es un motor paso a paso unipolar de bajo precio. Incorpora un reductor integrado que lo convierte en un componente útil e interesante.

La resistencia del modelo de 5V es de 60 Ohm, con un consumo de 83 mA.

Para el control del 28BYJ-48 se utiliza una placa con el integrado ULN2003, que es una agrupación de 7 Par Darlington, de los cuales se usan 4, uno por cada fase del motor.

Características:

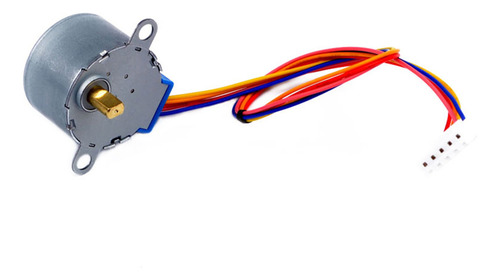

Características del motor:

- Motor paso a paso unipolar con caja reductora 1:64. Ref: 28BYJ-48-5V
- Número de fases: 4
- Número de cables de conexión: 5
- Diámetro aprox.: 2.8 cm
- Altura aprox. incluyendo el eje: 2.9 cm
- Diámetro del eje: 5 mm con lados planos de 3 mm
- Largo aprox. de los cables: 23 cm
- Placa de soporte frontal

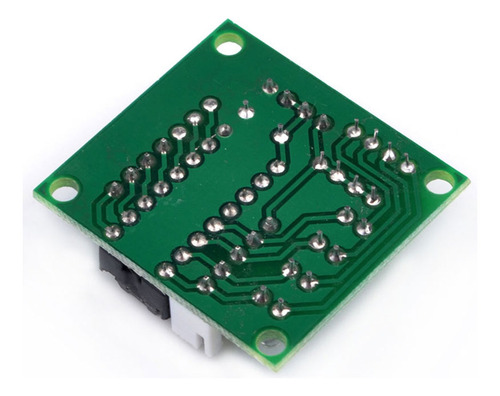

Características del driver:

- Basado en el arreglo de transistores Darlington ULN2003A
- 4 entradas
- 4 LED’s indicadores para cada salida
- Jumper para apagar o encender el motor
- Dimensiones: 3 cm x 3.7 cm aprox.

Especificaciones:
Especificaciones del motor:

- Grados por paso: 5.625/64 = 0,087890625
- Pasos por revolución (360°): 4096
- Frecuencia de respuesta: > 900 pps
- Frecuencia de arranque: > 500 pps
- Voltaje de operación nominal: 5 V
- Torque en tracción: 34.3 mN·m (349.8 gf·cm)
- Resistencia típica de cada bobina: 50

Especificaciones del driver:

- 4 salidas hasta 500 mA c/u
- Entrada de alimentación 5 V a 12 V
- Protección de diodos en las salidas para cargas inductivas.
