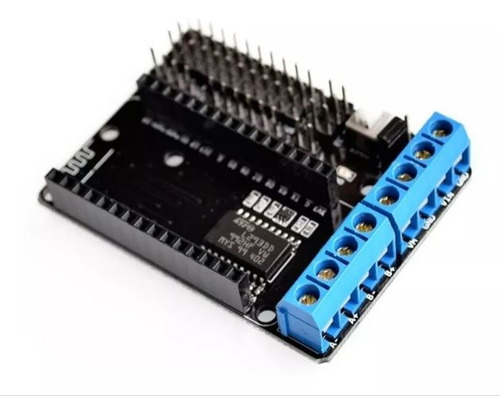

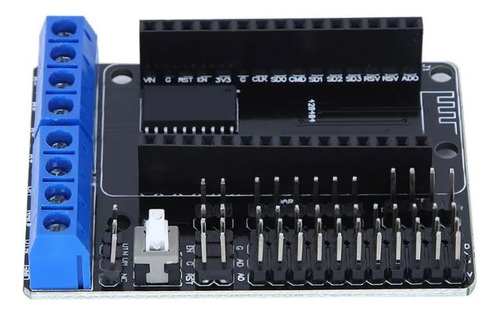

Nodemcu Placa De Expansión Motor Drive Esp8266 Wifi Puente H

Descripción

----------------
¿QUE INCLUYE EL PAQUETE?
----------------
-> 1 PLACA DE EXPANSION NODEMCU ESP8266 WIFI MOTOR DRIVE


----------------
CARACTERISTICAS:
----------------
-> El NODEMCU ESP8266 WIFI PLACA DE EXPANSION MOTOR DRIVE cuenta con las siguientes especificaciones:

-Voltaje del motor: 4.5V-36V

-Voltaje de la placa de control ESP: 4.5V-9V (10V MAX)

-Chip del Controlador: L293D

-El Módulo proporciona cortocircuito (VM y VIN), puede usar fácilmente la potencia de 1 Canal (4.5V-9V) mientras termina de conducir y controlar el Motor.

-Lógica de Funcionamiento actual Iss: =60mA (Vi = L), =22mA (Vi = H);

-Corriente de Trabajo del Conductor Io: =1.2A;

-Disipación de Potencia Máxima: 4W (T = 90)

-Nivel de Entrada de la Señal de Control: Alto: 2.3V=VIH=VIN; Bajo: -0.3V=VIL=1.5V

-Temperatura de Trabajo: -25 ¿ ~ + 125

-Tipo de Unidad: Controlador de Puente H de Alta Potencia de doble canal

-ESP12E Interfaz de Control del kit de desarrollo: D1, D3 (motor A); D2, D4 (motor B)



--------------------------
DESCRIPCION:
--------------------------
Placa de Expansión de Accionamiento del Motor L293D NodeMCU Development Board 4.5-36V

Aplicación: Junta de Desarrollo; Tabla de control; Tablero de Expansión;

Utilizando el módulo de expansión de desarrollo ESP-12 DEV KIT;

Liderar toda la Interfaz funcional para ESP-12 DEVKIT: SPI, UART, GPIO, AI, 3.3V Interfaz de potencia.

Amplíe el Controlador de Motor de 2 canales para conducir directamente el motor de 2 vías. Diseñe el interruptor de alimentación a bordo.

La Fuente de Alimentación del Motor y la Fuente de Alimentación de Control de la Placa ESP están separadas para evitar la interferencia.

En el experimento, VIN y VM pueden cortocircuitarse mediante la fusión de bloques de cortocircuitos, mientras se alimenta el motor y la placa de control de la placa ESP y el motor.
