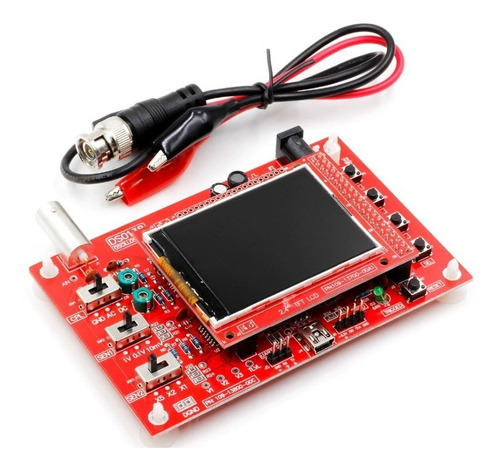

¿Qué es el Osciloscopio DSO138?
El Osciloscopio DSO138 es un instrumento de medición de señales portátil que muestra: la frecuencia, período, ancho de pulso, la relación de trabajo, MAX./MIN./AVG./Pico-Pico/valores virtuales. Utiliza el procesador ARM Cortex-M3 (STM32F103C8) e incluye una pantalla TFT de 2.4" de color y resolución de 320x240px.

El Osciloscopio cuenta con las siguientes funciones:

- Desplazamiento vertical ajustable y con instrucciones.
- Modos automáticos, regulares y de un solo disparo, fácil de capturar la forma de onda del momento.
- Disponible en aumento o disparador de borde.
- Curva de disparador anterior observable (retardo negativo).
- Puede congelar en cualquier pantalla de forma de onda (función de retención).
- Fuente de señal de prueba de onda cuadrada de 1Hz/3,3 V.
- Pantalla digital de parámetro de forma de onda, incluyendo frecuencia, período, ancho de pulso, relación de servicio, máx./MIN/medio/valores virtuales.
- Función de almacenamiento de forma de onda: no perderá la forma de onda después del apagado.
- Detección de cortocircuito y circuito abierto: puede ayudar al usuario a averiguar el error de soldadura.
- Función de reconocimiento del controlador TFT.

¿Qué incluye el Osciloscopio DSO138?

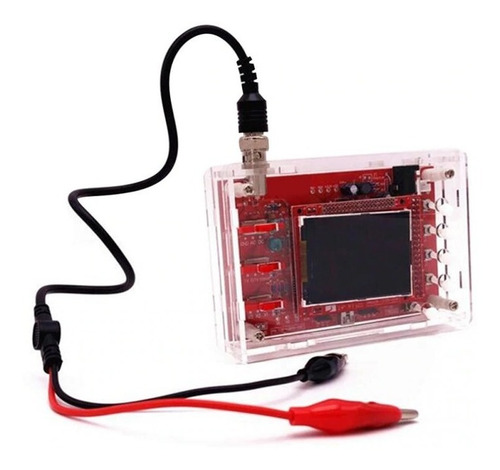

El DSO138 DIY Digital osciloscopio armado, Conector BNC, carcasa de acrílico (sin armar), tornillos y manual del usuario (Inglés).

E S P E C I F I C A C I Ó N E S T É C N I C A S

- Tensión de alimentación DC 9 V
- Frecuencia máxima de muestreo en tiempo Real: 1 Msps
- Número de Canales: 1
- Precisión: 12Bit
- Profundidad del búfer: 1024 bytes
- Ancho de banda analógico: 0-200 kHz
- Sensibilidad Vertical: 10mV/Div-5 V/Div (Modo progresivo 1-2-5)
- Impedancia de entrada: 1Mohm
- Tensión máxima de entrada: 50Vpp (1: 1 sonda), 400Vpp (10: 1 sonda)
- Modos de acoplamiento: DC/AC/GND
- El rango de Base de tiempo Horizontal: 10us/Div-50 s/Div (forma progresiva)
- Dimensiones
- PCB: 117 mm x 76 mm
- Pantalla: 52mmx40mm
- Paquete: 180 mm x 125mm x 30 mm
