Osciloscopio Hantek 6022bl Portatil

Descripción

INFORMACIÓN

El Osciloscopio Hantek 6022BL es un instrumento de visualización para la representación gráfica de señales eléctricas que tienen variaciones respecto al tiempo. Cuenta con 2 canales analógicos y 16 digitales, con una resolución de 8 bits por canal y un ancho de banda hasta 20MHz, compatible con TTL, LVTTL, CMOS y onda cuadrada de prueba con salida 1KHz Vp-p 220 uV y frecuencia de muestreo de 250MSa/s.

Ideal para manejo en campo o en el hogar; se puede conectar a una computadora de escritorio o laptop, además de ser fácil de transportar y resistente. Es útil para realizar mediciones de onda de Vp-p, Vmax, Vmin, Vmean, Vrms, Vamp, Vtop, Vbase, Vmid, overshoot positivo-negativo, medio ciclo, ciclo RMS, periodo, frecuencia, ancho de pulso positivo-negativo, tiempo de subida (10%~90%), tiempo de bajada (10%~90%), ciclo de trabajo negativo-positivo.

Compatible con sistemas operativos Windows XP / Vista / Win7 / Win8 y Win10.

ESPECIFICACIONES Y CARACTERÍSTICAS

Modelo: Hantek 6022BL
Interfaz: USB 2.0
Alimentación: Vía Puerto USB
Dimensiones: 20cm x 10cm x 3.5 cm
Peso: 300 g
Resolución: 8 bits / canal
Ancho de banda: 20 MHz
Frecuencia de muestreo: 48MSa/s
Analizador Lógico: Incluido
Entrada: Compatible TTL, LVTTL, CMOS
Relación de atenuación (Puntas de medición): 10X o 1X 80MHz ¡Modelo de puntas (PP80B)!
Rango de Atenuación: 10:1 o 1:1
Resistencia de entrada: 1MOhm / 10MOhm +/- 2%
Capacitancia de entrada:
* 1X: 85pF ~ 120pF
* 10X: 18pF ~ 22.5pF
Voltaje de entrada: +/- 5V sin atenuación externa
Protección de voltaje: 35 Vpico
Rango de compensación: 10pF ~ 35pF
Canales:
* 2 Analógicos
* 16 Digital
Operaciones: Suma, Resta, Multiplicación y División, Transformada Rápida de Fourier (FFT): Rectangular, Hanning, Hamming, Ventana Blackman
Almacenamiento de formas de onda

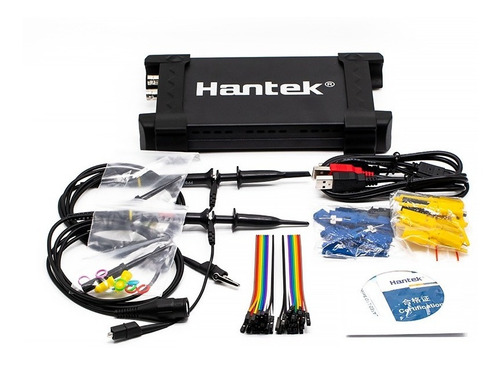

Incluye:
Osciloscopio portátil Hantek 6022BL
Disco de Instalación, manual y driver

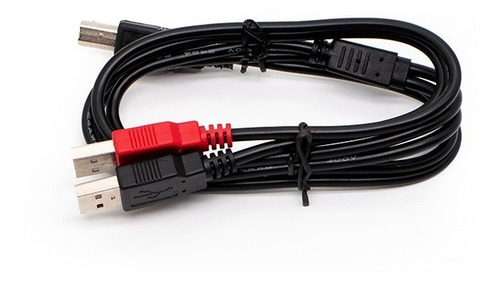

Cable USB 2.00 1m
2 Puntas para medición con chancho retráctil modelo PP80B 80MHz 1X & 10X
2 Herramientas de ajuste
Anillos marcadores:
* 4 Amarillos, 4 morados, 4 rojos y 4 verdes
2 Cables de tierra longitud de 9cm
Puntas de medición analógica
20 Header Hembra-Hembra de 20cm
4 Manguitos de localización
Puntas retráctil:
* 9 Amarillas
* 9 Azules
* 2 Negros
Certificado de Compra
