Osciloscopio Osciloscopio Con Pantalla Owon De 7 Pulgadas 1g

Descripción

Características: ancho de
banda de 100 MHz. Frecuencia de
muestreo de 1 GS/s.
Rango base de tiempo: 2ns/div~100s/div.
Tiempo de subida de 3,5 ns.
2 canales.
Pantalla LCD de alta resolución de 7,0 pulgadas.
Soporte para SCPI y LabVIEW.

Especificaciones:

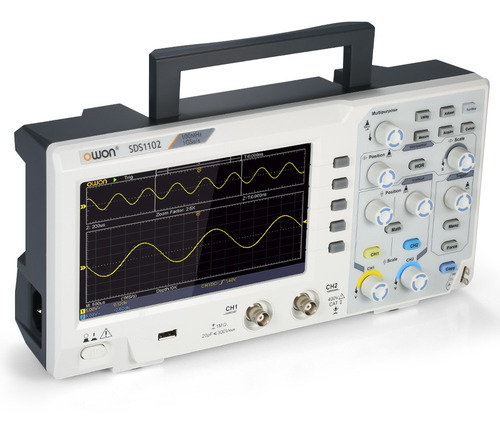

Funciones y especificaciones del SDS1102


Ancho de banda
100 MHz


Frecuencia de muestreo
1Gs/s


Escala horizontal (s/div)
2ns/div - 100s/div,


tiempo de subida escalonado de 1-2-5 (en la entrada, típico)
igual o inferior a 3,5 ns,






pantalla del canal 2
, LCD en color de 7", 800 x 480 píxeles,


impedancia de entrada de
1 m (ohmios) más o menos el 2%, en paralelo con


aislamiento de canal de 20 pF más o menos 5 pF
50 Hz: 100:1, 10 MHz: 40:1


Voltaje máximo de entrada
400 V (PK-PK) (DC+AC, PK-PK)


Precisión de ganancia de CC
más o menos el 3% de


longitud de registro



Precisión de CC de 10 k (promedio)
Promedio igual o superior a 16: más o menos (3% de lectura+0,05 div) para el


factor de atenuación de la sonda V
1X, 10X, 100X, 1000X


LF Responda (CA, -3 dB)
igual o superior a 10 Hz (en la entrada, acoplamiento de CA, -3 dB)


Precisión de frecuencia de muestreo/tiempo de relé
más o menos 100 ppm






Precisión de interpolación sin (x)/x intervalo (T) (ancho de banda completo)

Individual: más o menos (1 intervalo de tiempo + 100 ppm * lectura + 0,6 ns),

promedia>16: más o menos (1 intervalo de tiempo + 100 ppm * lectura + 0,4 ns)



Acoplamiento de entrada
DC, AC y GND


Resolución vertical (A/D)
8 bits (2 canales simultáneamente)


Sensibilidad vertical
5 mV/div - 5 V/div (en la entrada)


Tipo de disparador
Edge,


modo de activación de vídeo
Automático, normal y


nivel de activación único
más o menos 5 divisiones desde el centro de la pantalla


Frecuencia de línea/campo (vídeo)



Medición de cursor estándar NTSC
, PAL y SECAM V y T entre cursores


Medición automática
Vpp, Vavg, RMS, Frecuencia, Periodo, Vmax, Vmin, Vtop, Vbase, Ancho, Sobredisparo,
Predisparo, Tiempo de subida, Tiempo de caída, +Ancho, + Ancho, + Duty, -Duty, Delay AB, Delay AB


Waveform Math
+, *,/, invert, FFT


Waveform Storage
16 formas de onda


Figura de Lissajous Ancho de banda ancho de
banda completo


Figura de Lissajous Diferencia de fase
más o menos 3 grados


Interfaz de comunicación
Servidor USB, dispositivo USB,


contador de frecuencia
disponible,


consumo de energía
<15 W,


fusible
2A, clase T, fuente de


alimentación de 250 V,

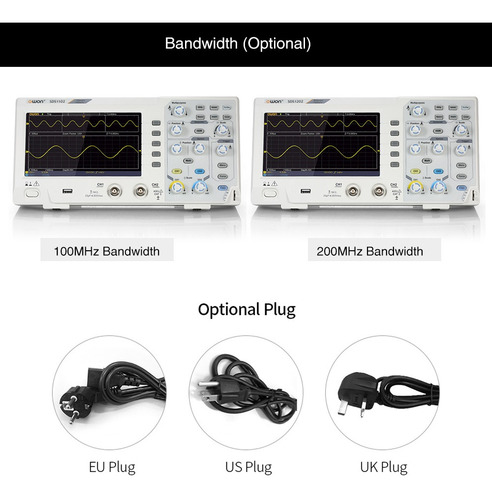

220 V (enchufe UE/Reino Unido), 110 V (enchufe de EE. UU.), 50/60 Hz,


tipo de enchufe CAT II
UE/Reino Unido/EE. UU. (opcional),


tamaño del artículo
300 * 76 x 153 mm/11,81 x 2,99 x 6,02 pulgadas


Peso neto
1403 g/3,09 libras


Peso del paquete
1601 g/3,53 libras


Tamaño del paquete
37 x 18 x 11,5 cm/14,57 x 7,09 x 4,53 pulgadas




Lista de paquetes:
1 x Osciloscopio
2 * Sonda de osciloscopio
1 * Osciloscopio Powerline
1 x CD de datos
1 x cable USB
1 * Paquete de accesorios
1 * Guía rápida (en inglés)

Nota:
Lea atentamente el manual de instrucciones en CD para evitar lesiones y daños a este producto.
