Descripción
Descripción
Función:

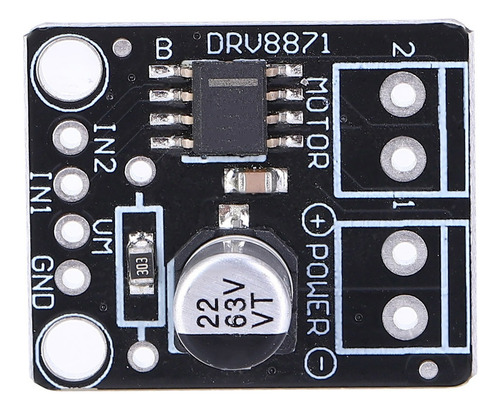

1. El dispositivo DRV8871 es un controlador de motor de corriente continua cepillada para impresoras, electrodomésticos, equipos industriales y otras máquinas pequeñas.
2. Dos entradas lógicas controlan el controlador del puente H, que consta de cuatro MOSFET de canal N que pueden controlar los motores bidireccionalmente con una corriente máxima de hasta 3,6 A.
3. Las entradas pueden modularse por ancho de pulso (PWM) para controlar la velocidad del motor, utilizando una variedad de modos de disminución de la corriente.
4. El dispositivo DRV8871 cuenta con circuitos avanzados de regulación de corriente que no utilizan una referencia de voltaje analógica ni una resistencia de detección externa.
5. Esta novedosa solución utiliza una resistencia estándar de bajo costo y bajo consumo para establecer el umbral de corriente.
6. La capacidad de limitar la corriente a un nivel conocido puede reducir significativamente los requisitos de alimentación del sistema y la capacitancia volumétrica necesaria para mantener una tensión estable, especialmente en condiciones de arranque y parada del motor.
7. El dispositivo está totalmente protegido contra fallos y cortocircuitos, incluidos la subtensión (UVLO), la sobrecorriente (OCP) y la sobretemperatura (TSD).
8. Cuando se elimina la condición de falla, el dispositivo reanuda automáticamente su funcionamiento normal.
Especificación:
Estado: 100 por ciento Nuevo Tipo de artículo: controlador de motor de corriente continua
Material: metal
Color: negro Controlador de motor de puente en H
: acciona un motor de CC, un bobinado de un motor paso a paso u otras cargas
• Amplio voltaje operativo de 6,5 V a 45 V
• RDS típico Omega de 565 m (encendido) (HS + LS)
• Unidad de corriente máxima de 3,6 A
• Interfaz de control PWM
• Regulación de corriente sin resistencia de detección
• Modo de reposo de bajo consumo
• Paquete y tamaño pequeños:
— HSOP de 8 pines con PowerPadTM
— 4,9 × 6 mm/0,19 x 0,24 pulgadas
• Características de protección integradas:
— Bloqueo de subtensión de máquinas virtuales (UVLO)
— Protección contra sobrecorriente (OCP)
— Apagado térmico (TSD)
—
Aplicaciones de recuperación automática de fallas:
• Impresoras
• Electrodomésticos
• Equipos industriales
• Otras aplicaciones mecatrónicas
Lista de paquetes:
1 x controlador de motor de corriente continua
