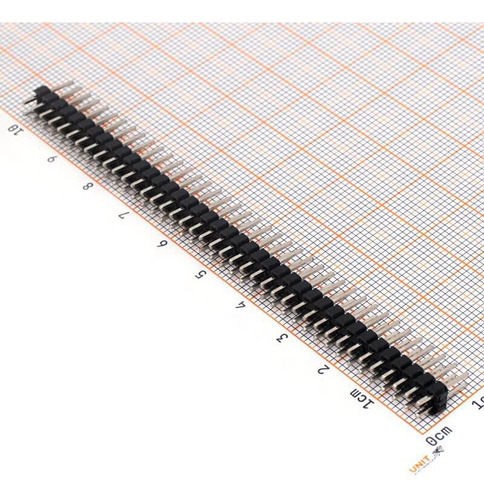

20pz Tira Header Macho Doble 2.54mm

Descripción

El header macho 2x40 pines es un conector de pines rectos ampliamente utilizado en proyectos electrónicos y prototipado. Este componente permite realizar conexiones temporales o permanentes entre placas, módulos y otros dispositivos electrónicos.

Características Generales

Configuración de Pines:
- 2 filas de 40 pines cada una (2x40 pines) para un total de 80 pines.
- Paso estándar de 2.54 mm (0.1 pulgadas) entre pines, compatible con protoboards y PCBs.

Dimensiones:
- Largo: Aproximadamente 10 cm.
- Altura del pin: Puede variar, típicamente entre 6 mm y 12 mm.

Materiales:
- Pines: Hechos de cobre con recubrimiento de estaño o dorado para mejor conductividad y resistencia a la corrosión.
- Aislamiento: Plástico negro resistente que mantiene los pines alineados.

Tipo de Montaje:
- Montaje a través de orificio (through-hole) en una placa PCB.
- También se puede soldar en protoboards o usarse con conectores hembra.

Configuración Flexible:
- Los headers 2x40 se pueden cortar con pinzas para obtener la cantidad exacta de pines necesarios (por ejemplo, 2x20 o 1x40).

Aplicaciones Comunes
- Placas de Desarrollo: Se utiliza para conectar microcontroladores (Ej. Arduino, ESP32, Raspberry Pi).
- Conexiones de Módulos: Módulos de comunicación, pantallas LCD, sensores y otros componentes electrónicos.
- Prototipado Electrónico: Facilita conexiones temporales con protoboards o conexiones permanentes mediante soldadura en PCBs.
- Interfaces de Datos: Conexión de buses de datos en placas de circuito impreso (GPIO, I2C, SPI).

Ventajas:
- Durabilidad: Buena resistencia mecánica y eléctrica.
- Compatibilidad: Estándar con placas y protoboards.
- Versatilidad: Se puede cortar o adaptar según las necesidades.
- Facilidad de Uso: Soldadura simple o conexión directa con conectores hembra.
