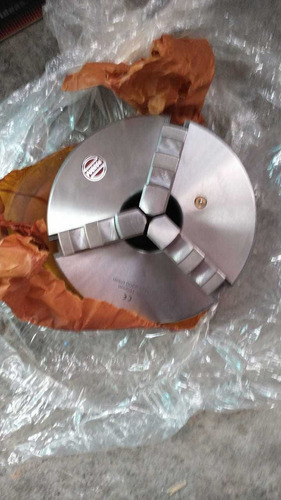

Plato de torno universal con 3 castañas, 250 mm y 10 pulgadas

Descripción

Plato de torno universal para 3 castañas, 250 mm
- Tuercas autocentrantes
(las 3 castañas juntas)
- Castañas en acero templado
- 2 jarras de castañas:
-> Juego de castañas escalonadas hacia el exterior (montadas en el plato) - JCE
-> Juego de castañas escaladas al interior - JCI
- Fijación trasera
- Cuerpo de placa de hierro fundido

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Diámetro del hueco trasero: 206 mm






h = Profundidad de la cavidad: 6 mm
D2 = Diámetro de la línea de rosca para fijar los tornillos: 226 mm
z/D = Número de tornillos y tipo de rosca: 3 tornillos M12
D3 = Diámetro del orificio central de la placa: 80 mm
H1 = Altura del cuerpo de la placa: 80 mm
RPM = Velocidad máxima (en revoluciones por minuto): 1600 RPM

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- JCE
A - A1 (coloque un cilindro desde fuera):
Ø6 mm a Ø110 mm





B - B1 (coloca un tubo desde dentro):
Ø80 mm a Ø250 mm

Juego de tuercas escalonadas hacia el interior - JCI
C - C1 (coloca un cilindro desde fuera):
Ø90 mm a Ø250 mm

---------------------------------------------------------------------------------------------------------------------------------------------------------------

Artículos incluidos:

01 - Placa autocentrante de hierro fundido de 250 mm
02 - Juegos de castañas de acero templado (3 tuercas cada juego)
01 - Llave cuadrada tipo T (aprieta la placa)
03 - Tornillos M12 para fijar la placa a la brida

LV TOOLS.
