Probador de buscador de cortocircuito abierto automotriz Escáner de circuito de coche Detector de circuito CC corto abierto 6-24V Mrcartool DY25

Descripción

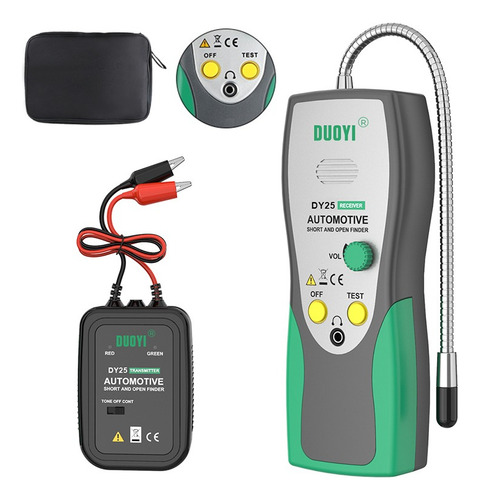

Detector de circuitos abiertos y cortocircuitos en automóviles

Este detector comprueba las roturas de cables y localiza los cables en cortocircuito, identifica y rastrea los cables sin dañar el aislamiento del anillo. El detector consta de un emisor y un receptor. Adecuado para todo tipo de circuitos de entre 6 y 24 voltios CC, por ejemplo, circuitos de coches, camiones, tractores, barcos, vehículos recreativos, etc.

Ampliamente utilizado en muchos campos. Adecuado para uso profesional y personal.

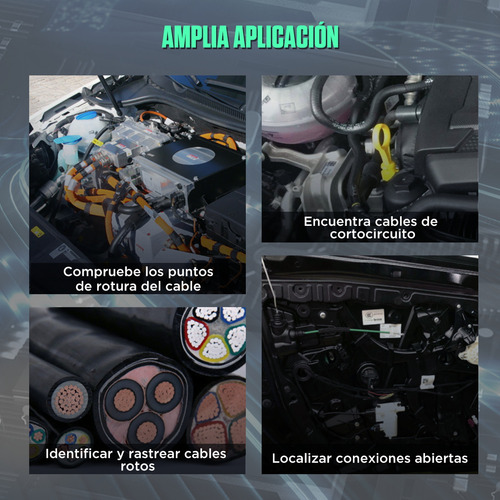

1. Comprueba el punto de rotura del cable.
2. Encuentra cables en cortocircuito
3. Identificar y rastrear cables
4. Comprobar cables en cortocircuito.

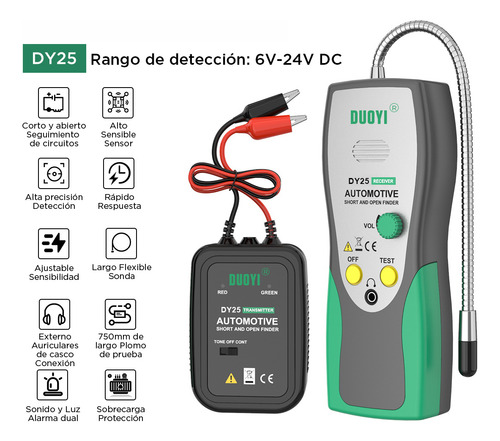

Características del escáner de cortocircuitos DY25:

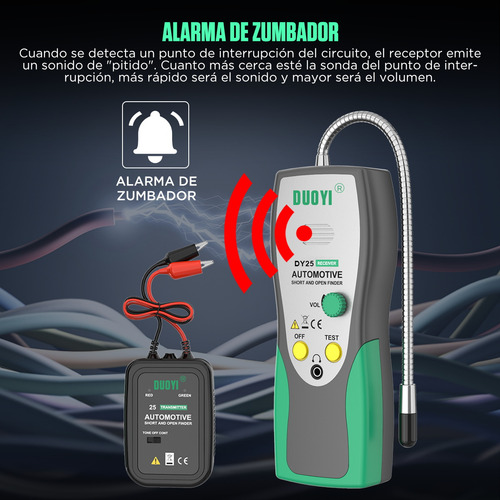

1. Alarma audible
Cuando se detecta una rotura de circuito, el receptor emite un sonido de clic. Cuanto más cerca esté la sonda de la rotura, más rápida será la frecuencia del sonido y más alto el volumen.

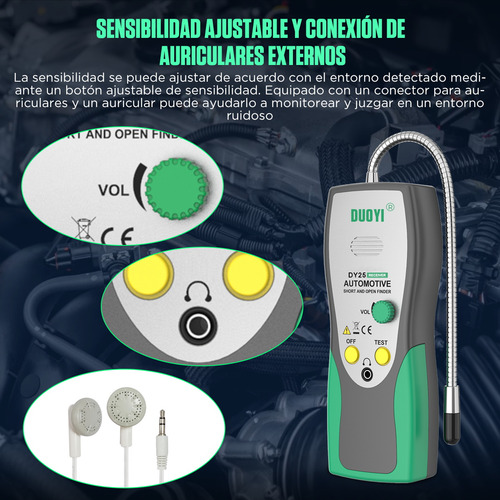

2. Conexión de auriculares externos
Para evitar que el ruido afecte a los resultados de la evaluación al realizar operaciones de detección de rotura de cables, rastreo de cables e identificación de cables en entornos ruidosos, utilice auriculares con conector de 3,5 mm para supervisar el proceso de evaluación.

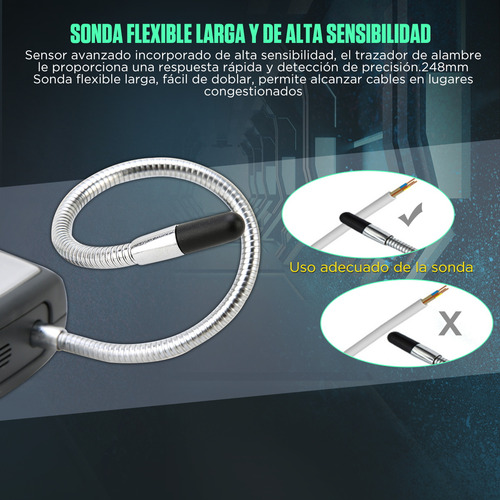

3. Sonda flexible de alta sensibilidad de 248 mm de longitud
El rastreador de cables incorpora un avanzado sensor de alta sensibilidad para ofrecerle una respuesta rápida y una detección precisa. Las sondas flexibles de 248 mm de longitud, fáciles de doblar, le permiten detectar cables en zonas muy concurridas. 7 sondas flexibles le permiten alcanzar cables en zonas muy concurridas

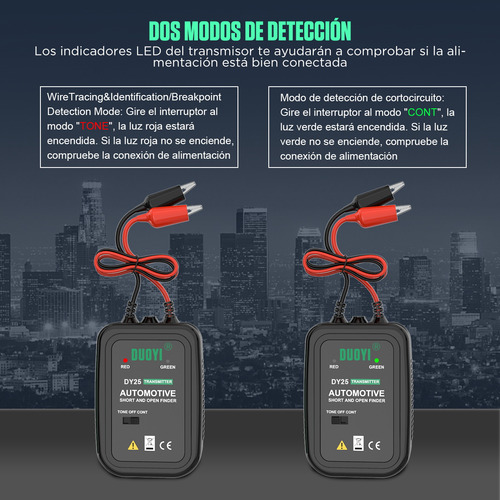

4. El transmisor facilita la localización de fallos en los circuitos
Se pueden seleccionar dos modos para resolver fácilmente problemas de circuitos.

5. Más seguro
Gracias a la protección interna contra sobretensiones y sobrecargas, el aislamiento no sufrirá daños. Sin necesidad de perforar los cables, con tecnología sin contacto.

Transmisor:
Longitud del cable: 750 mm
Dimensiones: 100*70*3,5 mm
Peso neto: 0,12 kg

Receptor
Longitud de la manguera: 24,8 MM
Dimensiones: 175*70*35 metros
Peso neto: 0,16 kg

Material: Plástico + Metal
Pila: 6F22 pila de 9V (no incluida)

Nota: Las sondas receptoras curvadas permiten detectar mejor los cables en entornos estrechos y abarrotados. Dependiendo de las características del circuito y de los ajustes de sensibilidad, la sonda puede recibir señales de cable dentro de un determinado rango. La sonda debe colocarse verticalmente (90 grados) por encima o por debajo del cable durante la detección.

Ajustando el mando de sensibilidad en el sentido de las agujas del reloj aumenta la sensibilidad del receptor.
Ajustando el botón de sensibilidad en sentido contrario a las agujas del reloj disminuirá la sensibilidad del receptor.

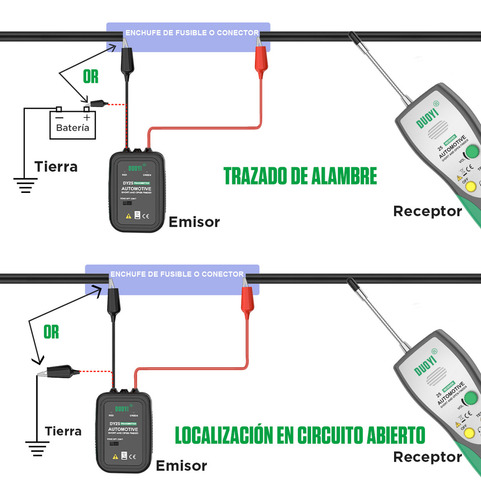

Utilice el transmisor para localizar una línea en cortocircuito:
1. Desconecte todas las cargas y la alimentación de la línea bajo prueba.
2. Gire el interruptor a la posición de búsqueda de cables y conecte el cable de prueba al cable o alambre bajo prueba. Cuando la resistencia de la línea sea inferior a 10K ohmios, se encenderá la luz verde (indicando un cortocircuito en el circuito o alambre bajo prueba).
3. Una vez finalizada la comprobación, desconecte el cable de prueba y apague la fuente de alimentación,

Precauciones
1. Sólo se puede utilizar para voltaje DC, y bajo ninguna circunstancia se puede conectar a un voltaje DC superior a 42V.
2. No puede utilizarse para tensión alterna.
3. No puede utilizarse con baterías conectadas directa o indirectamente a cables de alimentación de CA o a cualquier fuente de alimentación de CA.
4. No puede utilizarse con circuitos y componentes de encendido.
5. Desconecte cualquier componente o subsistema que sea sensible a los impulsos de tensión o corriente, como los airbags, antes de utilizar este instrumento para comprobar el cableado del vehículo.
