Puente de controlador Shield L293d H para motor Arduino Mega E Uno

22% OFF

IVA incluido

Lo que tienes que saber de este producto

Microcontrolador: L293D.
Voltaje de funcionamiento: 5 V.

Ver características

Ir a la compra

Características del producto

Marca	Mingwu Electronics
Modelo	SHIELD L293D

Microcontrolador	L293D
Voltaje de funcionamiento	4,5-36v
Voltaje de entrada recomendado	4.5 V x 36 V
Voltaje de entrada límite	4.5 V x 36 V
Frecuencia del reloj	60 MHz
Capacidad de la memoria flash	0 KB
Largo x Ancho x Altura	5 cm x 3 cm x 1 cm
Peso	20 g
Cantidad de entradas análogas	1
Cantidad de pines digitales de entrada y salida	0
Incluye cable USB	No

Descripción

INFORMACIÓN

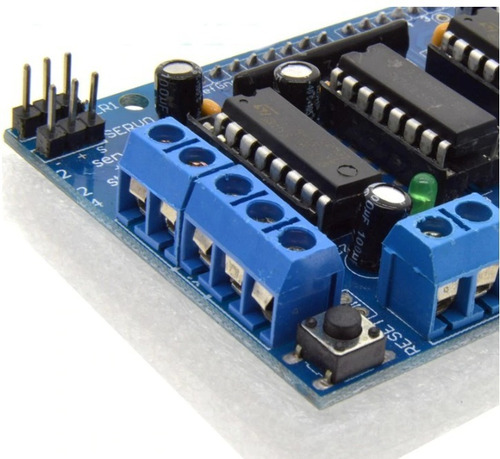

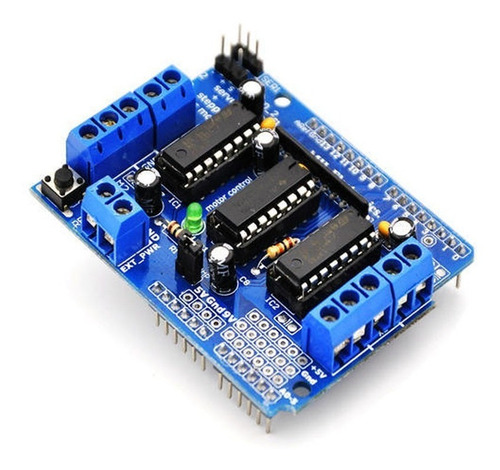

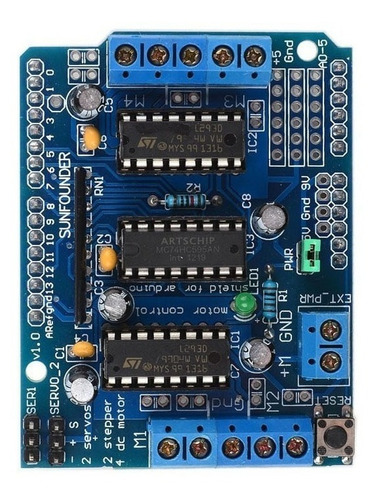

¿Qué es el Shield? Este módulo control de motores L293D tiene la capacidad de controlar hasta cuatro motores de corriente directa, dos servomotores, cuatro solenoides, cuatro relevadores y dos motores a pasos unipolares o bipolares. Sus elementos principales son dos circuitos integrados (L293D) que permiten manipular el sentido de giro mediante cuatro puentes H y un registro de desplazamiento (SN74HC595N). Está diseñado para ser montado al Arduino Uno o Mega.

¿Para qué sirve? Con este módulo puedes manipular la velocidad y el sentido de giro de hasta cuatro motores, dos servomotores de SG90 o MG995 y dos motores paso a paso, entre otros.

¿Cómo funciona? Cuando requieras utilizar motores que demanden demasiada corriente es necesario alimentar la placa con una fuente externa, lo que permitirá que operen de manera correcta. Una vez realizado esto, puedes conectar los motores que desees controlar. Recuerda que este módulo control de motores L293D debe ser programado en lenguaje C a través del Arduino IDE.

ESPECIFICACIONES Y CARACTERÍSTICAS

- Alimentación externa entre 4.5 a 25 VCD
- Control de velocidad de motores DC con resolución de 8 bits
- Control de motores paso a paso con 1 y 2 bobinas en modo sencillo, doble (mayor torque), intercalado (medio paso) y micro pasos
- 2 conectores independientes para controlar 2 servos pequeños de 5 V (Pines digitales 9 y 10)
- Protección contra sobrecarga térmica
- Diodos de protección contra voltajes inversos generados por las cargas inductivas
- Corriente máxima continua en cada una de las salidas M1, M2, M3 y M4: 600 mA (0.6 A)
- Corriente máxima pico no repetitivo en cada una de las salidas M1, M2, M3 y M4: 1.2 A
- Resistores de pull-down que mantienen los motores deshabilitados durante el encendido
- Requiere fuente externa para la alimentación de las cargas en las salidas M1, M2, M3 y M4
- Botón de reset para la placa Arduino
- Compatibilidad probada con Arduino Diecimila, Duemilanove, UNO y Mega 1280 & 2560
- Peso: 34 g
