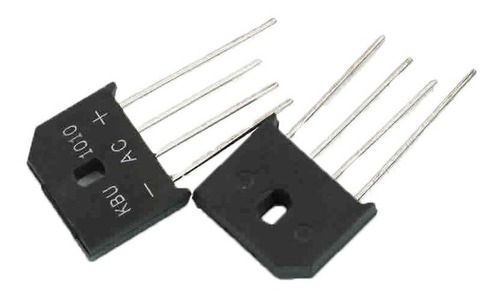

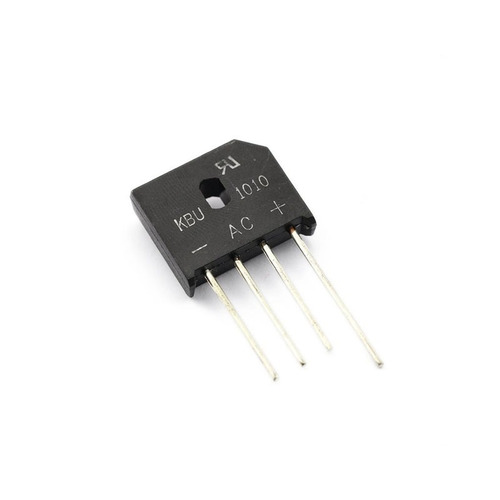

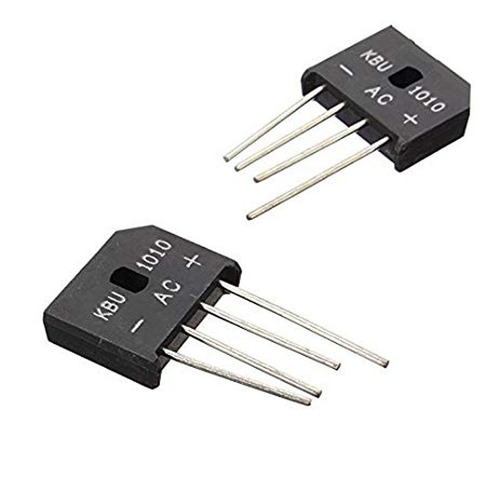

Puente Rectificador Kbu1010 1000v 10a Cdmx Electrónica

Descripción

INFORMACIÓN

¿Qué es un puente rectificador?
Un puente rectificador es un circuito rectificador de onda completa, su función es convertir una señal con partes positivas y negativas en una señal únicamente positiva. Un simple diodo permitiría quedarse con la parte positiva, pero el puente permite aprovechar también la parte negativa.

El puente rectificador es un componente que ayuda al momento de convertir una señal de corriente alterna a corriente directa, pero hay que dejar en claro que un puente rectificador por sí solo no convierte dichas señales, para lograr pasar de corriente alterna a corriente directa, se deben utilizar otros componentes que en conjunto con el puente ayudarán a la transformación de la señal.

¿Cómo funciona el puente rectificador KBU1010?
El puente rectificador está conformado internamente por 4 diodos de silicio, que se encuentran conectados en serie lo que permitirá la rectificación de onda completa.

El diodo es un dispositivo semiconductor que actúa como interruptor ya que solo permite el flujo de electricidad en un solo sentido. El diodo está formado por dos terminales que serían: Ánodo (+) y Cátodo (-).

ESPECIFICACIONES Y CARACTERÍSTICAS

Nombre: Puente rectificador
Modelo: KBU1010
Voltaje de pico inverso (max): 1000 Volts
Máxima corriente promedio: 10A @ 100°C
Voltaje RMS: 700 volts
Voltaje directo de pico: 1.05 Volt @ 10A
Temperatura de operación (max): 150°C
Temperatura de operación (min): -55°C
Tipo de diodo: Fase única
Tipo de encapsulado: KBP, 4-SIP
Número de pines: 4
Dimensiones: 23.7 x 50.8 x 7 mm
Peso: 8 gramos
