R502-f Sensor Dactilar Ttl

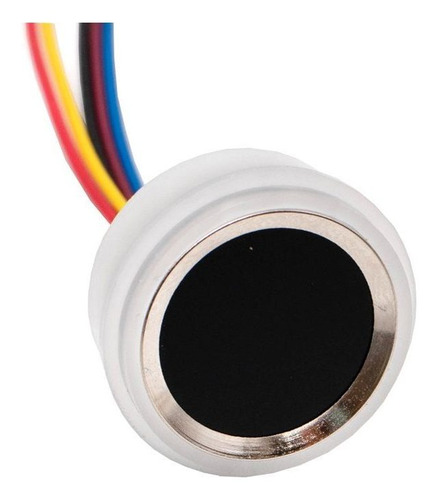

Descripción

R502-F Sensor Dactilar es un dispositivo que permite leer y guardar hasta 200 huellas dactilares a través de un panel touch. También contiene un indicador configurable de luz LED. Este sensor es pequeño y de fácil uso, tiene un amplio rango de detección, cuenta con 6 pines: 2 para alimentación, 1 para la señal de detección de dedo, otro para la alimentación del touch y 2 para comunicación por protocolo serial (Tx, Rx) para su uso con tarjetas de desarrollo Arduino, ESP 32, PIC y otros microcontroladores.

R502-F Sensor Dactilar puede ser utilizado en aplicaciones de seguridad, control de acceso y asistencia. Los colores del LED pueden indicar errores en el censado, huellas encontradas en los registros, huellas no registradas, entre otras funciones.

ESPECIFICACIONES Y CARACTERÍSTICAS

Modelo: R502-F
Color:

Base: Transparente
Panel touch: Negro

Voltaje

Entrada: 3.3 V
Touch: 3-5 V
Típico en modo de espera: 3.3V

Corriente

Funcionamiento: 20 mA
Modo de espera (standby) Promedio: 2 uA

A prueba de agua (A excepción del conector)
Resolución de imagen: 508 dpi
Número de pines: 6
Conector: SH1.0mm de 6 pines
Longitud de cable: 25 cm
Protocolos de comunicación: UART (Nivel lógico TTL 3.3V)
Índice de baudios: (9600 × N) bps; N=1 ~ 12 (N = 6 predeterminado, es decir, 57600 bps)
Tiempo de adquisición de imagen: <0.2s
Matiz de censado: 192 x 192 píxeles
Área de detección: 15 mm de diámetro
Peso: 7 g
Dimensiones:

Diámetro: 19.4 mm
Altura: 9 mm

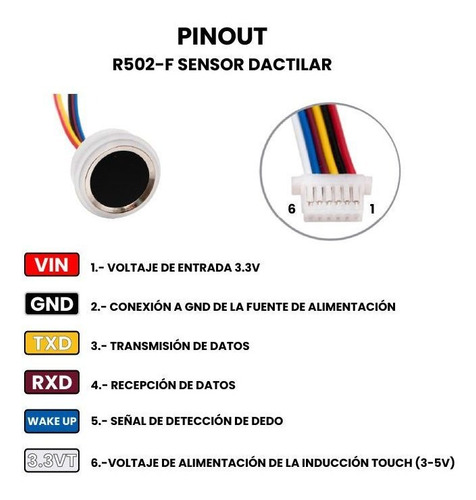

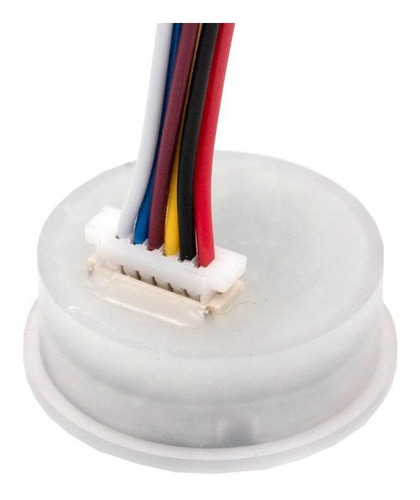

Pines:

VIN: Conexión a fuente de alimentación (3.3 V)
GND: Conexión a GND de la fuente de alimentación
TXD: Transmisión de datos, nivel lógico TTL
RXD: Recepción de datos, nivel lógico TTL
WAKE UP: Señal de detección de dedo
3.3VT: Voltaje de alimentación de la inducción touch (3-5 V)
