R502aw Sensor Dactilar Ttl

Descripción

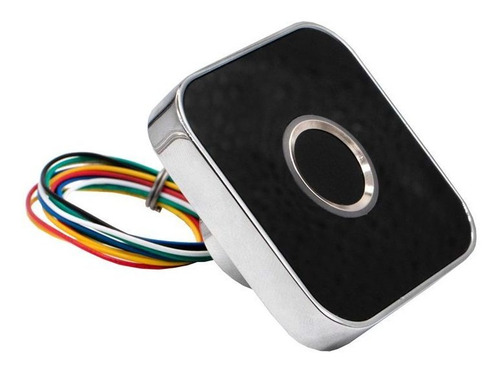

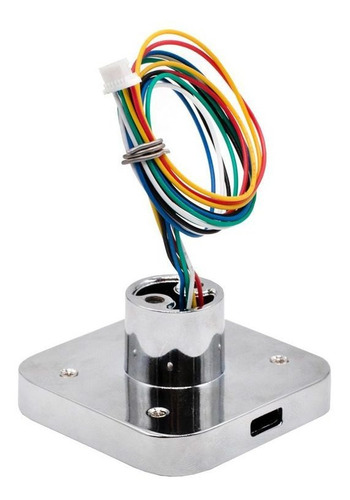

R502AW Sensor Dactilar TTL

INFORMACIÓN
El R502AW Sensor Dactilar TTL es un dispositivo de reconocimiento y detección de huellas digitales que actúa como interruptor. Es preciso y rápido, y requiere de un decodificador de huellas.

Este sensor es útil para el control de acceso mediante huellas dactilares en negocios, casas, departamentos y edificios. Ideal para usar en conjunto con chapas eléctricas.

ESPECIFICACIONES Y CARACTERÍSTICAS

Modelo: R502-AW
Tipo: Capacitivo Dactilar
Marca: GROW
Voltaje de Alimentación: 3.3V DC
Corriente de Trabajo: 20mA
Interfaz: UART (TTL)
Resolución: 508 DPI
Matriz de detección: 192 x192 píxeles
Color de Led: Morado, Rojo o Azul
Tarjetas de control compartibles:
K200 -3.3
K202, K215 -V1.3
K216,K219-A,K220,K236-A

Dimensiones:
Área de detección táctil: 15.5 mm
Dispositivo: 50 x 50 x 8.4 mm
Conector: 24 cm (aproximadamente)

Velocidad:
Baud: (9600 bps) ×N donde N = 1 ~ 12 (defecto N = 6, ie 57600bps).
Escaneo: <2 segundos
Verificación: <3 segundos

Temperatura de Operación: -20°C a 60°C

Pines:
VIN: Conexión a fuente de alimentación (3.3 V)
GND: Conexión a GND de la fuente de alimentación
TXD: Transmisión de datos, nivel lógico TTL
RXD: Recepción de datos, nivel lógico TTL
WAKE UP: Señal de detección de dedo
3.3VT: Voltaje de alimentación de la inducción touch (3-5 V)
