R503 + K202 Controlador Dactilar

Descripción

R503 + K202 Controlador Dactilar, es un módulo de identificación de huellas dactilares de bajo consumo de energía, compacto y fácil de utilizar, incluye sensor dactilar R503, en conjunto permiten crear un sistema de control de acceso por huellas dactilares. La placa de control incorpora un relevador que sirve para controlar una cerradura electrónica AC de 125V o chapa DC de 12V con capacidad de corriente de hasta 20A. Además, la placa permite el registro de hasta 120 huellas dactilares. También es compatible con los sensores R300, R301T, R303, R303T, R305, R306, R307, R501, R502, R502-A, R502-AW y R503.

ESPECIFICACIONES Y CARACTERÍSTICAS

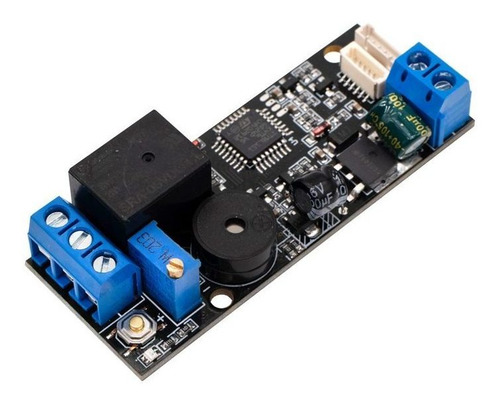

Placa de control K202

Modelo: K202 V1.3
Color: Negro
Voltaje de alimentación (P1): 12 DC
Corriente de espera: 15uA
Capacidad de huellas dactilares: 120
Relevador: SRA-05VDC-CL

Carga AC Máx.: 125V 20A
Carga DC Máx.: 14V 20A

Compatibilidad con sensores de huella:
Dimensiones: 64.4mm x 25.4mm

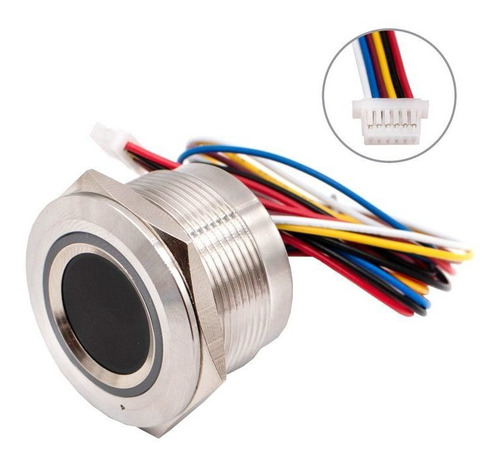

Sensor de huella R503

Modelo: R503
Voltaje de alimentación: 3.3V DC
Corriente de trabajo: 30mA
Corriente Máx.: 40mA
Pixel de imagen: 192x192 píxeles
Resolución de imagen: 508dpi
Interfaz: UART (3.3V TTL)
Baudios:(9600 x N) bps donde N=1 - 12 (valor predeterminado N=6, es decir, 57600 bps)
Método de comparación (1:1)
Método de búsqueda (1:N)
Pines: 6
Conector: SH1.0mm de 6 pines
Diámetro lectura: 15mm
Dimensiones:
