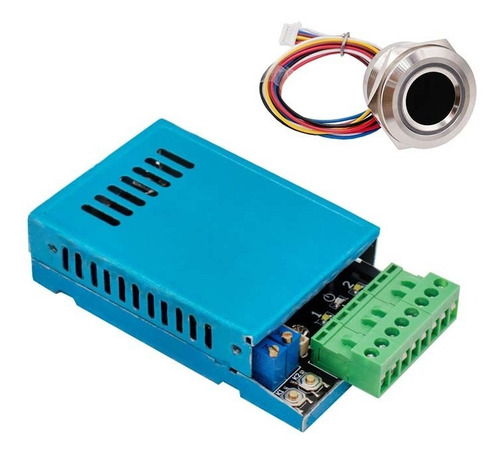

R503 + K220 Controlador Dactilar

Descripción

R503 + K220 Controlador Dactilar, es un módulo de identificación de huellas dactilares de bajo consumo de energía, compacto y fácil de utilizar, incluye sensor dactilar R503, en conjunto permiten crear un sistema de control de acceso por huellas dactilares. La placa de control incorpora 2 relevadores que sirven para controlar cerraduras electrónicas AC de 125V o chapas DC de 12V con capacidad de corriente de hasta 20A. Además, el módulo permite el registro de hasta 200 huellas dactilares. También es compatible con los sensores dactilares R502, R502-A, R502-AW, R502F y R503.

ESPECIFICACIONES Y CARACTERÍSTICAS

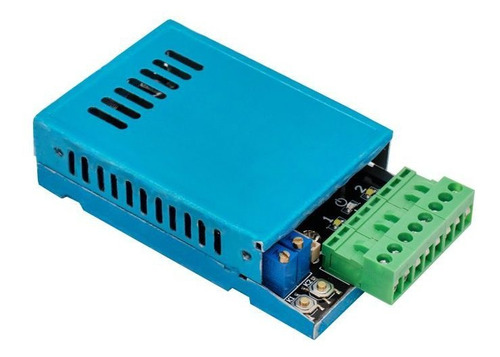

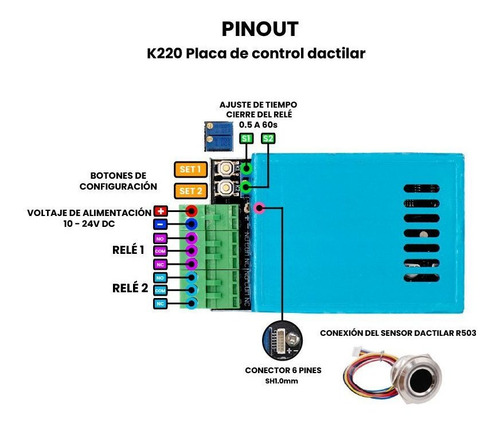

K220 Placa de control

Modelo: K220
Voltaje de alimentación (P1): 10 - 24V DC
Corriente de espera: 10mA
Capacidad de huellas dactilares: 200
Salidas de Relevador 2: SRA-05VDC-CL
Carga AC Máx.: 125V 20A
Carga DC Máx.: 14V 20A
Compatibilidad con sensores de huella: R502, R502-A, R502-AW, R502F y R503.
Dimensiones: 78 x 48 x 20 mm
Peso: 77g

R503 Sensor de huella

Modelo: R503
Voltaje de alimentación: 3.3V DC
Corriente de trabajo: 30mA
Corriente Máx.: 40mA
Pixel de imagen: 192×192 píxeles
Resolución de imagen: 508dpi
Interfaz: UART (3.3V TTL)
Baudios:(9600 x N) bps donde N=1 - 12 (valor predeterminado N=6, es decir, 57600 bps)
Método de comparación (1:1)
Método de búsqueda (1:N)
Pines: 6
Conector: SH1.0mm de 6 pines
Diámetro lectura: 15mm
Dimensiones:
