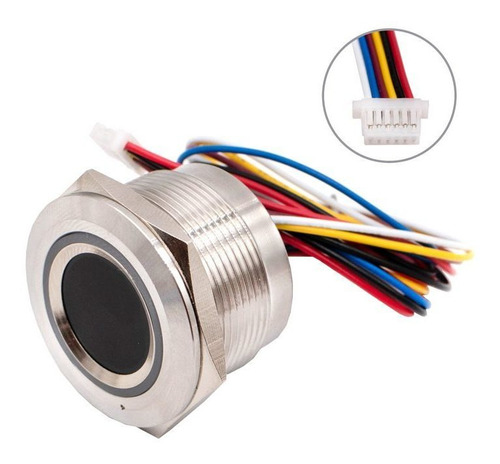

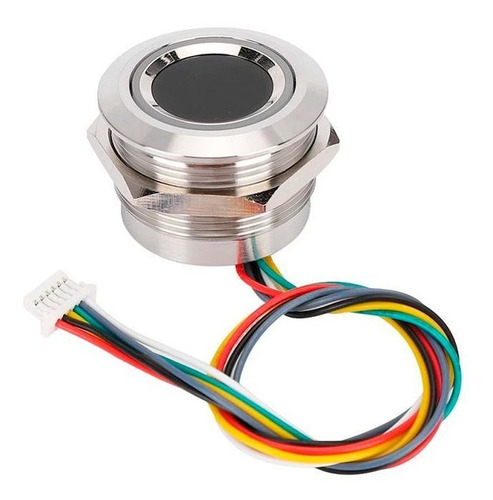

R503 Sensor Dactilar Ttl

Descripción

R503 Sensor Dactilar es un dispositivo que permite leer y guardar hasta 200 huellas dactilares a través de un panel touch. También contiene un indicador configurable de luz LED. Este sensor es pequeño y de fácil uso, tiene un amplio rango de detección, una tuerca para que puedas instalarlo fácilmente y tiene 6 pines: 2 para alimentación, 1 para la señal de detección de dedo, otro para la alimentación del touch y 2 para comunicación por protocolo serial (Tx, Rx) para que puedas utilizarlo con tarjetas de desarrollo Arduino, ESP 32, PIC y otros microcontroladores.

R503 Sensor Dactilar puede ser utilizado en aplicaciones de seguridad, control de acceso y asistencia. Puedes usar los colores del LED para indicar errores en el censado, huellas encontradas en los registros, huellas no registradas, entre otras cosas.

ESPECIFICACIÓN Y CARACTERÍSTICAS

Modelo: R503
Color:
Gris metálico
Base: Blanca
Panel touch: Negro

Voltaje:
Entrada: 3.3 V
Touch: 3-5 V
Típico en modo de espera: 3.3V

Corriente
Funcionamiento: 20 mA
Modo de espera (standby):
Promedio: 2 uA

A prueba de agua
Contiene tuerca para instalación
Resolución de imagen: 508 dpi
Número de pines: 6
Conector: SH1.0mm de 6 pines
Longitud de cable: 24 cm
Protocolos de comunicación: UART (Nivel lógico TTL 3.3V)
Índice de baudios: (9600 × N) bps; N=1 ~ 12 (N = 6 predeterminado, es decir, 57600 bps)
Tiempo de adquisición de imagen: <0.2s
Matiz de censado: 192 x 192 píxeles
Área de detección: 15 mm de diámetro
Peso: 33 g
Dimensiones:
Diámetro de la parte superior: 27.8 mm
Diámetro de la base: 25 mm
Altura: 19 mm

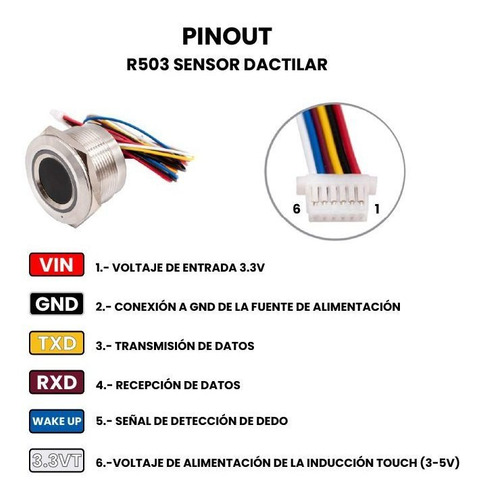

Pines:
VIN: Conexión a fuente de alimentación (3.3 V)
GND: Conexión a GND de la fuente de alimentación
TXD: Transmisión de datos, nivel lógico TTL
RXD: Recepción de datos, nivel lógico TTL
WAKE UP: Señal de detección de dedo
3.3VT: Voltaje de alimentación de la inducción touch (3-5 V)
