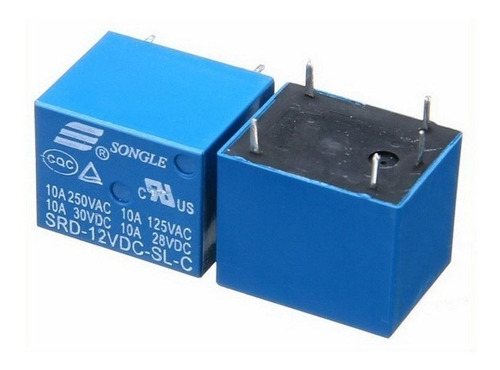

Relevador 12v Dc Srd-12vdc-sl-c Cdmx Electrónica

Descripción

INFORMACIÓN

¿Qué es?
El Relevador 12V DC es un interruptor cuyo control corre por cuenta de un circuito eléctrico. A través de una bobina y un electroimán, incide sobre diversos contactos para la apertura o el cierre de otros circuitos, que funcionan de manera independiente.

¿Para qué sirve?
El Relevador 12V DC puede controlar de manera aislada voltajes y corrientes alternos o directos, relativamente altos. Con NodeMCU, 8051, AVR, PIC, DSP, ARM, MSP430, TTL, sensores, etc., se puede controlar el encendido y apagado de motores de corriente alterna, bombas de agua, focos incandescentes, calentadores de agua, motores de DC, LEDs de potencia, ventiladores, entre otros.

¿Cómo funciona?
Al energizar la bobina interna, esta mueve de manera mecánica y aislada un contacto móvil (Común), cambiando de estado entre dos contactos: uno de estar normalmente cerrado (NC) a abierto y otro de estar normalmente abierto (NO) a cerrado. Estos funcionan como interruptores, permitiendo la circulación de voltajes y corrientes relativamente altos, controlados por la bobina con poca energía.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Relevador 12V DC
Voltaje máximo en AC del interruptor: 240V a 7A ó 125V a 10A
Voltaje para activación de bobina: 12 VCD
Corriente nominal en bobina: 30mA
Voltaje máximo en DC del interruptor: 28V a 10A
Resistencia en bobina: 400(ohm) +/- 10%
Pines: 5
Expectativa de vida: 100,000 accionamientos
Temperatura de operación: -25 a 70 °C
Humedad ambiente: 45% ~ 85 % sin condensación
Dimensiones: 1.91cm X 1.55cm X 1.53cm (L * W * H)
Peso: 10g
Material de Shell: plástico

Conexión para energizar a la bobina de control con VCD:
Pin1: Terminal de bobina
Pin2: Terminal de bobina

Conexión para ingresar VCA/VCD y dispositivo a controlar:
Pin3: Contacto común o central (C)
Pin4: Contacto normalmente cerrado (NC)
Pin5: Contacto normalmente abierto (NO)
