Sensor De Flujo De Agua 1/2 Pulgada, Yf-s201 - Caudalimetro

Descripción

****************** COLDFIRE ELECTRONICA *******************

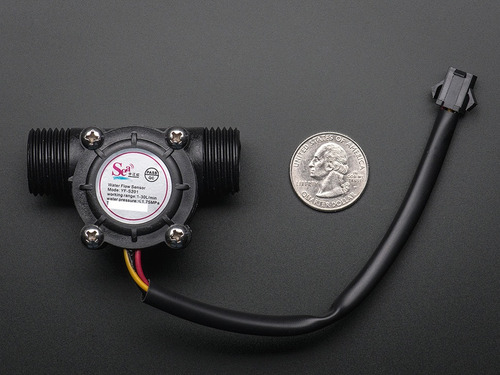

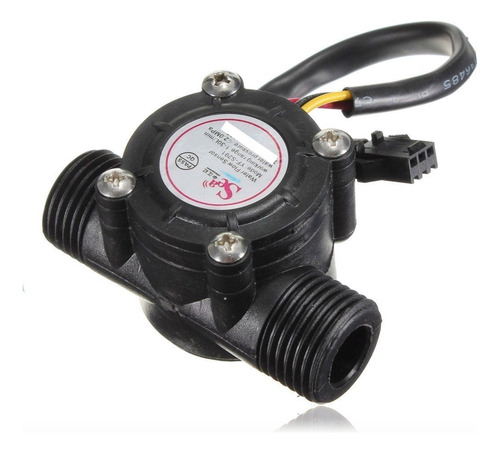

Este caudalimetro consiste en una válvula con un rotor que tiene un sensor de efecto hall. Cuando el agua fluye a través del sensor, la velocidad del rotor cambia en función del flujo del liquido, de esta forma el sensor de efecto hall emite unos pulsos de una frecuencia variable que pueden ser medidos con tu microcontrolador favorito. El sensor está diseñado para ser utilizado con agua, aunque puede funcionar con otros líquidos no muy densos.


The sensor comes with three wires: red (5-24VDC power), black (ground) and yellow (Hall effect pulse output). By counting the pulses from the output of the sensor, you can easily track fluid movement: each pulse is approximately 2.25 milliliters. Note this isn't a precision sensor, and the pulse rate does vary a bit depending on the flow rate, fluid pressure and sensor orientation. It will need careful calibration if better than 10% precision is required. However, its great for basic measurement tasks!



* Working Voltage: 5 to 18VDC
* Max current draw: 15mA @ 5V
* Working Flow Rate: 1 to 30 Liters/Minute
* Working Temperature range: -25 to 80°C
* Working Humidity Range: 35%-80% RH
* Maximum water pressure: 2.0 MPa
* Output duty cycle: 50% +-10%
* Output rise time: 0.04us
* Output fall time: 0.18us
* Flow rate pulse characteristics: Frequency (Hz) = 7.5 * Flow rate (L/min).
* Pulses per Liter: 450
* Durability: minimum 300,000 cycles
* 1/2" NPS nominal pipe connections, 0.78" outer diameter, 1/2" of thread.
* Size: 2.5" x 1.4" x 1.4"




* NOTA: Tenga en cuenta que este NO es un sensor de precisión, por lo que la orientación, presión del agua y otras condiciones pueden afectar la medición. Se recomienda calibrar el sensor realizando mediciones con volúmenes conocidos. Calibrado puede llegar a tener una precisión de hasta 10%.



* INCLUYE TUTORIAL Y EJEMPLO CON ARDUINO.
