Sensor De Pulso Cardiaco Heart Rate Max30100 Cdmx Electróni

Descripción

INFORMACIÓN

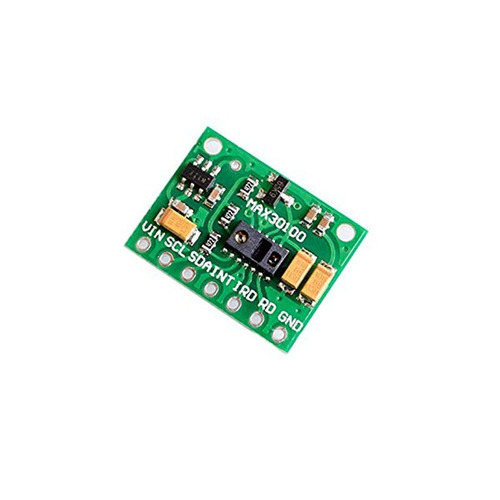

¿Qué es sensor de pulso cardiaco MAX30100?
El sensor de pulso cardiaco MAX30100 está basado en la oximetría de pulso y cuenta con un monitor de ritmo cardíaco. Posee dos Leds: un led rojo (660nm) y un led infrarrojo (920nm), un fotodetector, óptica especializada, filtro de luz ambiental entre 50 y 60Hz, y un conversor ADC delta sigma de 16 bits y de hasta 1000 muestras por segundo. Además, posee un sensor de temperatura interno para compensar los efectos de la temperatura en la medición.
¿Para qué sirve el sensor de pulso cardiaco MAX30100?

ESPECIFICACIÓN Y CARACTERÍSTICAS

Voltaje de Operación (VIN): 5V DC
Regulador de voltaje de 3.3V y 1.8V incorporados a la placa
Sensor óptico combinado con un foto-detector.
Led rojo (E): 660nm
Led infrarrojo(D): 920nm
Protocolo de Comunicación: I2C
Conversor ADC a 16 bit
Temperatura de trabajo: -40°C a +85°C
Dimensiones: 14mm x 13mm x 14 mm

Pines:

VIN: 5V DC
GND: 0V
SCL: I2C CLOCK
SDA: I2C DATA
INT: Interrupción, activo a estado bajo
IRD: Cátodo led infrarrojo (No conectar)
RD: Cátodo led rojo (No conectar)

Nota: Este dispositivo NO es un producto médico, debe ser utilizado en aplicaciones donde la salud de la persona NO esté comprometida.
