Sensor Emg Medición De Ecg Arduino Esp32 Electrónica

Descripción

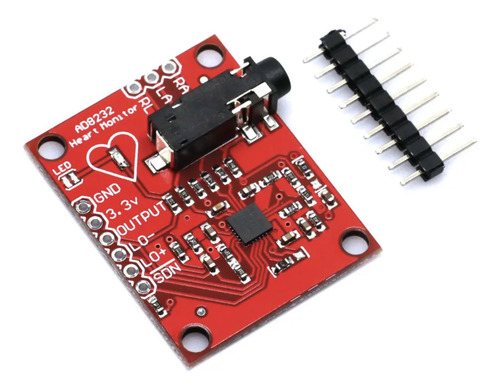

Módulo sensor AD8232


AD8232 es un extremo frontal integrado, adecuado para señalar señales bioeléctricas cardíacas.

Un módulo de acondicionamiento de señal integrado para ECG y otras aplicaciones de medición bioeléctrica.El dispositivo está diseñado para extraer, amplificar y filtrar señales bioeléctricas débiles en presencia de ruido causado por el movimiento o la colocación remota de los electrodos.Este diseño permite que un convertidor analógico a digital (ADC) de potencia ultrabaja o un microcontrolador integrado recopile fácilmente la señal de salida.

AD8232 utiliza un filtro de paso alto bipolar para eliminar artefactos de movimiento y el potencial de media celda del electrodo.El filtro está bien junto con la estructura del amplificador de instrumentación para lograr una alta ganancia y un filtrado de paso alto de una sola etapa, ahorrando así espacio y costos.

AD8232 utiliza un amplificador operacional sin restricciones de uso para crear un filtro de paso bajo de tres polos, eliminando el ruido adicional.Los usuarios pueden elegir la frecuencia de corte de todos los filtros para satisfacer las necesidades de diferentes tipos de aplicaciones.

Para mejorar el rendimiento de rechazo en modo común de la frecuencia de la línea del sistema y otras interferencias indeseables, el AD8232 tiene un amplificador incorporado para aplicaciones de cables impulsados como la unidad del lado derecho (RLD).

El AD8232 incluye una función de recuperación rápida que puede reducir la cola de instalación prolongada del filtro de paso alto. Si el voltaje del riel del amplificador tiene un cambio brusco de señal (como una condición de conexión), el AD8232 se ajustará automáticamente a un estado de corte de filtro más alto. Esta función permite que el AD8232 logre una recuperación rápida, de modo que se pueda obtener un valor de medición válido lo antes posible después de conectar el cable al electrodo del objeto de medición.
