Shield 18650 V9 Cargador De 4 Baterías 18650 Paralelo

Descripción

INFORMACIÓN

Shield para carga de baterías 18650, disponible en modelo V3, V8, V9.

El modelo V3 solo es para cargar una batería y tiene 3 salidas de voltaje de 3.3V y 3 salidas de 5V.
El V8 es para cargar dos baterías en paralelo, tiene 5 salidas de voltaje de 3.3V así como otras 5 de 5V DC.
El modelo V9 es para cargar 4 baterías en paralelo y al igual que el modelo V8 tiene 5 salidas de voltaje de 3.3 V así como otras 5 de 5 VDC.
Todos los modelos incluyen un puerto USB de tipo A hembra que es un conector de salida de voltaje de 5V DC y un conector micro USB tipo hembra como conector de entrada para alimentar las baterías, los modelos V8 y V9 también incluyen un puerto USB de tipo C como entrada.

Estos módulos son ideales para tener una fuente de alimentación portátil para diferentes proyectos electrónicos. Ya sea proyectos con ESP32, Arduino, Raspberry Pi, entre otros que trabajen con 5V o 3.3V DC. También son ideales para hacer tu propia power bank.

*Nota: Tener cuidado al ingresar las baterías 18650 al los Shields ya que si conectas las baterías invertidas se dañará el circuito de carga, verifica la polaridad de la batería con un multímetro y después insértala como indica la polaridad del Shield. Ningún shield incluye baterías.

ESPECIFICACIÓN Y CARACTERÍSTICAS

Modelo: 18650 Shield V9
Color de PCB: Negro
Ranuras para baterías: 4 baterías 18650 en paralelo
Voltaje de entrada:
* Puerto Micro USB: 5V
* USB tipo C: 5V
Voltaje de salida:
* USB tipo A: 5V
* 5 pines: 3.3V
* 5 pines: 5V
Corriente de carga Micro USB: 600mA – 800mA
Corriente de salida (Dependiendo de la corriente de la batería):
* Recomendado USB tipo A: 250mA
* Máximo pines 5V: 4A (Puede haber caída de voltaje)
* Recomendado pines 5V: 1.5A
* Máximo pines 3V: 1A
Incorpora interruptor y botón para control de la salida USB y pines
Indicadores LED (Porcentaje de la carga total):
* D5: 25%
* D6: 50%
* D7: 75%
* D8: 100%
Eficiencia de conversión de hasta 95%

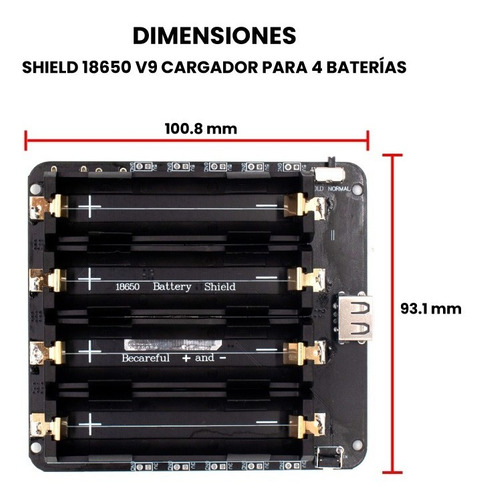

Dimensiones: 100.8 mm x 93.1 mm x 22.1 mm (largo x ancho x alto)
Peso: 74g

NOTA: La serigrafía de la PCB puede indicar otros valores de voltaje y corriente.
