Shield De Expansion Arduino Mega Pro

Descripción

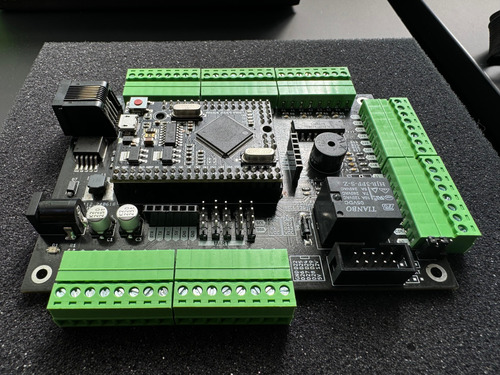

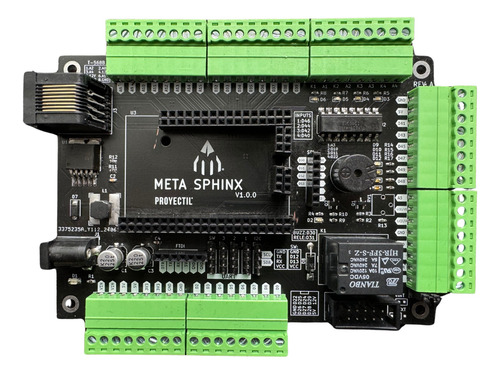

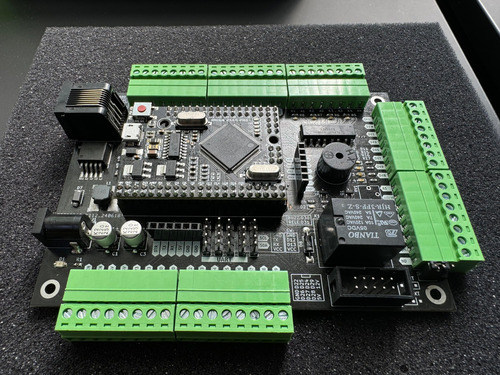

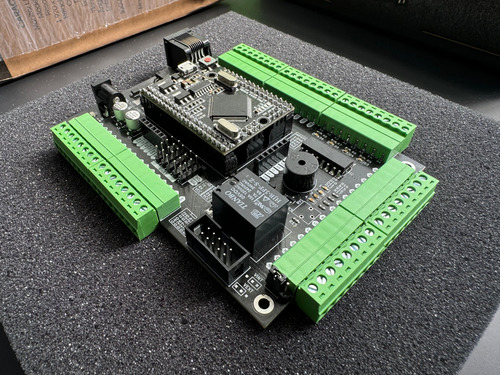

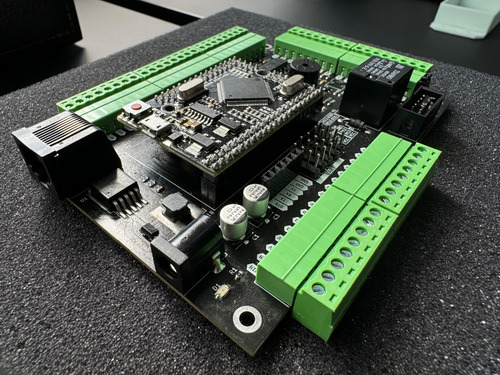

Shield Meta Sphinx, es una tarjeta de expansión de puertos y pines I/O, está diseñada específicamente para la tarjeta de desarrollo Pro CH340 compatible con Arduino (atmega2560), para facilitar la conexión con sensores, actuadores y otros módulos de electrónica. También contamos con el Shield con terminales clemas es más compacta y cada punto de conexión cuenta con un tornillo para ajustarlo correctamente.

Este Shield te ayudará en el desarrollo de proyectos y prototipos de electrónica para facilitar las conexiones de manera simple y sencilla, cuenta con interfaz de alimentación externa mediante un power jack y un regulador de voltaje de 5V a 3A para alimentar la tarjeta Pro CH340 así como soportar un voltaje mínimo de 4.8V a máximo 12V, botón de reset, led de PWR, terminales headers hembra para conectar la tarjeta Pro CH340G y pines headers macho para conectar a cada uno de los pines y puertos UART, I2C, salidas adicionales de voltaje y gnd.

ESPECIFICACIONES Y CARACTERÍSTICAS
Tipo: Shield para Pro CH340G Mega (atmega2560)
Voltaje de alimentación: 4.8V a 12V (Power jack)
Regulador de voltaje: LM2596 5V
Led de PWR
46 pines de E/S
8 pines analógicos con salida de Voltaje y GND
8 Pines PWM
3 Puertos UART (RX, TX, 5V y GND
1 Puerto ISP (MISO, MOSI, SCK,CS, 5V,GND)
2 Pines I2C (SCL, SDA, 5V y GND
2 Pines DE 3.3V y GND
4 barrenos de sujeción con Ø3mm
Dimensiones: 125.5 mm x 88.7 mm

(No Incluye Microcontrolador)
