Shield Para Arduino Nano Expansion I/o

Descripción

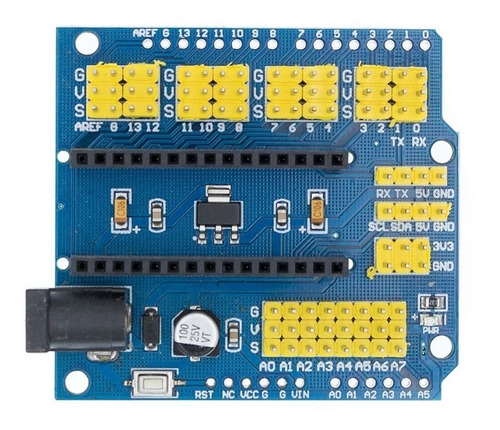

Shield para Arduino Nano, es una tarjeta de expansión de puertos y pines I/O, diseñada específicamente para la tarjeta de desarrollo Nano 3.0, Nano Tipo C y MicroUSB, facilitando la conexión con sensores, actuadores y otros módulos de electrónica. Este Shield ayuda en el desarrollo de proyectos y prototipos de electrónica, simplificando las conexiones.

Cuenta con interfaz de alimentación externa mediante un power jack y un regulador de voltaje de 3.3V, soportando un voltaje mínimo de 4.8V a máximo 12V, botón de reset, led de PWR, terminales headers hembra para conectar la tarjeta nano y pines headers macho para conectar a cada uno de los pines y puertos UART, I2C, salidas adicionales de voltaje y GND.

También disponible con terminales clemas, más compacta y con tornillos para un ajuste correcto.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Shield para Arduino Nano
Voltaje de alimentación: 4.8V a 12V (Power jack)
Regulador de voltaje: AMS1117 3.3V
Led de PWR
Botón de RESET
14 pines de E/S (tipo servo con GND, potencia y señal)
8 pines analógicos con salida de Voltaje y GND
6 Pines PWM
4 Pines TTL (RX, TX, 5V y GND)
4 Pines I2C (SCL, SDA, 5V y GND)
3 Pines DE 3.3V y GND
Diseño tipo Arduino UNO
4 barrenos de sujeción diámetro 3mm
