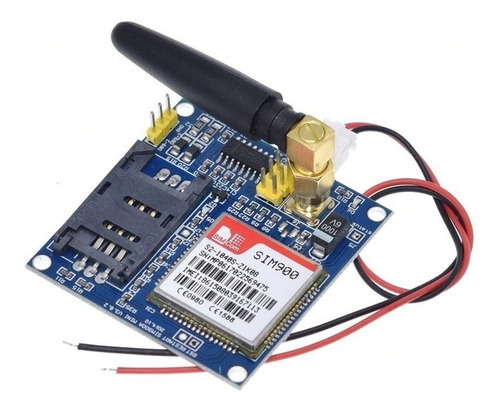

Sim900 Mini Modulo Gsm Gprs Sms Con Antena

Descripción

INFORMACIÓN

¿Qué es Módulo Sim900 Mini?
Es de 4 bandas que podrás utilizar en tus proyectos de comunicación y control remoto inalámbrico, ya sea para enviar y recibir mensajes SMS y llamadas, o bien tener red de datos móviles e internet mediante GPRS.
El SIM900 incluye una ranura flip para chip´s SIM de cualquier operador de red telefónica celular, compatible con 2G, 3G y 4G. También cuenta con un conector para entrada de alimentación externa, incorpora un circuito MAX232 con la interfaz RS232 y la antena SMA GSM.

¿Para qué sirve el Módulo Sim900 Mini?
Sirve para conectar tus proyectos a una red de telefonía celular para enviar y recibir mensajes de texto (SMS), llamadas y conexión a internet vía GPRS. Este módulo es compatible con todas las placas de Arduino, el cual se puede configurar mediante puerto serial RS232 por medio de los comandos AT estándar GSM 07.07 y el conjunto extendido de comandos AT SIMCOM, lo que permite su operación desde cualquier sistema microcontrolador y a través del puerto RS232.

ESPECIFICACIONES Y CARACTERÍSTICAS

- Tipo: Módulo GSM GPRS
- Serie: Sim900
- Dimensiones: 50mm x 49mm
- Voltaje de funcionamiento VCC: 5V
- Corriente de funcionamiento: 1A
- Módulo GSM / GPRS de doble banda
- Circuito de puerto serie con protección
- Control mediante comando AT
- Modo de texto SMS o PDU
- Indicador LED de señal y RING
- Compatible con ARDUINO, RASPBERRY PI, ARM, AVR, PIC, 8051, etc.
- Tasa de baudios predeterminada: 9600bps
- Pila de TCP / IP incorporada
- Clase 10/8 de ranuras múltiples GPRS
- Estación móvil GPRS clase B
- Cumple con los estándares GSM 2/2 +
- Clase 4 (2 W a 900 MHz)
- Clase 1 (1 W a 1800 MHz)
- Controlado por comandos AT (GSM 07.07, 07.05 y conjunto de comandos AT mejorado SIMCOM)
- Circuito de interfaz de antena (puerto hembra de curva SMA)
- Circuito de la tarjeta SIM (ranura Flip SIM)
- Rango de temperatura de funcionamiento: -40 °C a +85 °C.

Pines:

- VCC5 = Suministro de 5 V
- GND = Tierra
- 3VT = TXD (salida, 3,3 V)
- 3VR = RXD (entrada, 3,3 V)
- 5VT = TXD (Salida, 5V): Conectar este pin al pin de recepción de Arduino
- 5VR = RXD (Entrada, 5V): Conectar este pin al pin de transmisión Arduino
- VCC = No usar
- GND = Tierra
- DB9-2 = RS232 TX (salida)
- DB9-3 = RS232 RX (entrada)
- GND = Tierra

*Nota: Antes de conectar la fuente de alimentación al módulo, verifica la polaridad que indica la placa, ya que los colores de los cables en ocasiones no corresponden con la polaridad que indica el módulo. Se recomienda utilizar una fuente de alimentación externa de 5V que pueda proporcionar mínimo 1A o como máximo 2A para que el módulo funcione correctamente.
