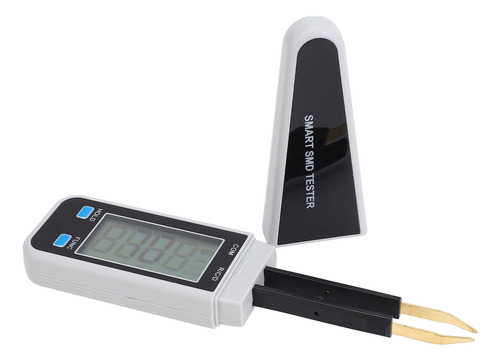

Pinza De Prueba De Componentes Electrónicos Smart Smd Tester

Descripción

Pinza de prueba de componentes electrónicos Smart SMD Tester para capacitancia, inductancia, valor resistivo

Función:
Pantalla LCD: El probador SMD inteligente adopta una pantalla LCD con pantalla de alta definición, clara e intuitiva, que garantiza lecturas precisas y estables, adecuada para aplicaciones de prueba de componentes electrónicos Electrónica de prueba: esta pinza SMD es adecuada para probar varios componentes electrónicos, incluidos el valor resistivo, la capacitancia, la inductancia, el diodo, etc., con alta precisión gama de aplicacionesExcelente rendimiento: este componente electrónico El probador adopta un chip importado para garantizar una alta precisión, confiabilidad y estabilidad en la medición, reducir los errores de trabajo y mejorar la eficiencia de las pruebas. Múltiples funciones: admite el escaneo automático de los componentes, la selección manual de los modos de medición; admite el almacenamiento de datos, el indicador de sobrecarga OL, el indicador de bajo voltaje, la función de apagado automático Carcasa de PC: la carcasa de las pinzas de prueba está hecha de material de PC, que tiene una gran dureza, resistencia al desgaste y alta seguridad, lo que la hace adecuada para varios entornos de medición.


Tipo de artículo: Smart SMD
Valor resistivo del probador
: rango: 300/3k/30k/300 000 Omega, precisión: más o menos (1 por ciento de la lectura+5 dgt)
Rango: 3 M omega /30 M Omega, precisión: más o menos (2 por ciento de la lectura+5 dgt)
Capacitancia
: rango: 3 nF/30 nf/300 nf/3 uF/30 uF, precisión: más o menos (3 por ciento de la lectura+5 dgt)
Alcance: 3 mF/30 mF, precisión: más o menos (5 por ciento de lectura+5 dgt)
Diodo
: voltaje de circuito abierto: 2,8 V, corriente de prueba
: 1 mA Batería: 1 pila de botón (no incluida)
Tamaño: aproximadamente 4 x 17 cm/1,6 x 6,7 pulgadas

1. Escaneo automático
Tras encenderlo, la pantalla muestra SCAN y el símbolo ----, lo que indica que el medidor está en modo de prueba de escaneo automático.
Simplemente mida el componente que se está probando y el medidor determinará automáticamente el valor resistivo, el diodo o la capacitancia, mostrando el valor de medición en la pantalla.
Nota: Al medir los componentes de una placa de circuito, asegúrese de apagar y descargar la tensión del condensador. 2. Medición del valor resistivo
En el modo de escaneo automático, rango de medición: 0,1 Omega -3,000 M Omega.
En el modo de medición manual seleccionado con la tecla FUNC, el rango de medición se amplía a 30 M Omega, es decir, 0,1 Omega -30,00 M Omega. Cuando está sobrecargado, aparece OL.
Nota: este comprobador no dispone de una función de medición de pitidos.
Al seleccionar el símbolo del pitido con la tecla FUNC, la función sirve para medir el valor resistivo de 300 omega. 3. Medición de capacitancia
En el modo de escaneo automático, rango de medición: 0,3
nF-300,0 uF. Al entrar en el modo de medición de capacitancia con la tecla FUNC, el rango de medición se amplía a 30,00 mF, es decir, 0,1 nF-30,00 mF.
Nota: Antes de la medición, asegúrese de descargar la tensión del condensador para evitar descargas eléctricas o daños en el medidor.
4. La prueba de diodos
detecta el estado de los diodos y otros dispositivos semiconductores conductivos unidireccionales.
Al medir la caída de tensión directa de un diodo, el lápiz de prueba R/C/D contacta con el terminal positivo del componente que se está probando y el lápiz de prueba COM con el terminal negativo, la caída de tensión directa aparecerá en la pantalla.
5. Sustitución de
la batería: cuando aparece el símbolo de la batería en la pantalla, indica que la batería tiene poca carga y que es necesario cambiarla
a tiempo. Utilice un destornillador para abrir la tapa de
la batería. Retire la batería vieja y sustitúyala por una batería de las especificaciones adecuadas (pila de botón de 3 V).

Lista de paquetes:
1 x comprobador SMD inteligente,
1 x

aviso de cubierta:
1.
Antes de usarlo, compruebe si la carcasa está dañada. 2. Compruebe si el pasador de prueba está intacto.
3.
Este comprobador no debe utilizarse como pinza para evitar dañar el pasador de prueba. 4.
Está estrictamente prohibido aplicar cualquier tensión al pin de prueba. 5. No utilice el comprobador en objetos que estén en estado activo para evitar daños.
