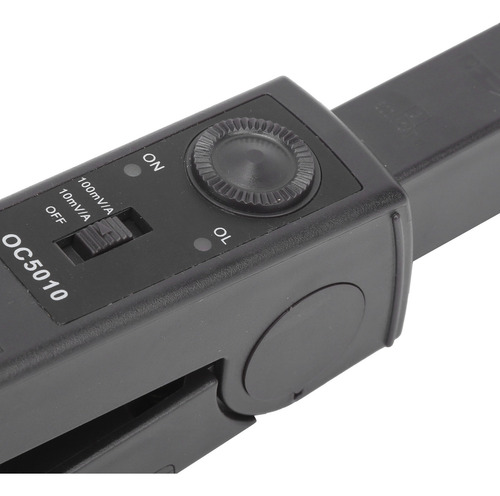

Sonda De Corriente Oc5010 Ac/dc 50ma-100a Con Pinza Dc-100kh

Descripción

Sonda de corriente regulable OC5010 AC DC 50 mA-100 A DC-100KHZ para BNC 1 M Omega <100 pF

Característica: sonda de
corriente con pinza, la gama admite 100 mV/A y 10 mV/A, con un pequeño error. No es necesario desconectar el circuito, decir adiós a la tediosa medición de la frecuencia del circuito y facilitar la medición. La pinza de corriente se puede utilizar con cualquier instrumento de prueba con una interfaz BNC y una impedancia de 1 M Omega y <100 unidades. Fácil de instalar y usar, rendimiento estable, alta precisión de medición, es un práctico equipo eléctrico. Esta pinza de corriente tiene un funcionamiento automático posición de puesta a cero para que pueda usarse en diferentes entornos.

Especificación:
Tipo de artículo: sonda de corriente con clip
Material: ABS
Longitud: aproximadamente 230 mm/9.1 pulgadas





Rango de
100 mV/A
10 mV/A


Rango de corriente
50
mA-10 A pico de 10 A 100 A


Error porcentual máximo de la señal de salida
3 por ciento más o menos 5 mV
500 m-10 A Valor máximo: 4 por ciento más o menos 500 uV
10-100 A Valor máximo de la señal de salida


Rango de frecuencia A (-3dB)



Cambio de fase DC-100KHZ
DC-65 HZ: <1,5 grados
DC-65 HZ: <1 grado


Impedancia de carga
superior o igual a 1 M Omega e inferior e igual a 100 °F


Impedancia de inserción
0,01 °C


Ruido omega
6 mV
600 uV


Tasa de conversión
0,3 V/EE. UU.
20 mV/EE. UU.


Tiempo de subida/caída
3 uS
<4 uS


Condición de medición:
23 grados centígrados más o menos 5 grados centígrados, 20 a 75 por ciento de humedad relativa, frecuencia sinusoidal de 48 a 65 Hz, campo magnético externo 40 A/m, no hay cable que transporte corriente cerca, muestra de prueba central, impedancia de carga, fuente de


alimentación de 1 m,
pila seca alcalina de 9 V (no incluida),


indicador de batería baja
cuando supera los 6,5 V, el LED es verde.


Indicación de sobrecarga.
El LED rojo indica que la corriente de medición es demasiado grande y que el rango debe cambiarse.


Máximo
diámetro de inserción en la mandíbula,


salida de 11,8 mm/0,5 pulgadas
, cable coaxial de 2 m, terminal con enchufe BNC aislado,


temperatura de funcionamiento de
0 a 50 grados


centígrados Humedad
-3-80 grados centígrados


Humedad relativa operativa
10 grados centígrados -30 grados centígrados: 85 más o menos 5 por ciento de humedad relativa (sin condensación)
40 grados centígrados -50 grados centígrados: 45 más o menos 5 por ciento de humedad relativa (sin condensación)


Altura de operación
0-2000 m/0-6561,7 pies

Cómo usar:
1. Instale la batería (este producto no tiene batería) para iniciar la pinza de prueba actual y mueva el interruptor a la marcha de 100 mV/A.
2.
Compruebe que el indicador verde de la batería esté encendido (encendido, OL desactivado). 3.
Conecte la pinza de corriente al osciloscopio. 4. Cuando la pinza de corriente esté cerrada, pero el cable no esté sujeto.
Seleccione la sensibilidad más alta del osciloscopio (por ejemplo, 1 mV/cm, pinza de corriente para seleccionar 100 mV/A). 5. Cuando la pinza de corriente esté cerrada y no haya ningún conductor, seleccione la sensibilidad más alta en el osciloscopio y en la pinza de corriente (por ejemplo: 1 mV/cm) y, a continuación, gire el botón de puesta a cero de la pinza de corriente para restablecer la fase del osciloscopio para que el osciloscopio pueda adaptarse a la posición en la que está haciendo).
6.
Seleccione la pinza amperimétrica y el osciloscopio para comprobar la sensibilidad 7.
Elija el método más adecuado para conectar la pinza de corriente al osciloscopio. 8.


La pinza amperimétrica sujeta el conductor de corriente que se va a medir e inicia la medición.

Contenido del paquete:
1 sonda de corriente con clip, 1 aviso manual:
1. Ten en cuenta que puede haber un margen de error de 0 a 1 pulgada debido a la medición manual. Gracias por su comprensión.
2. Los monitores no están calibrados de la misma manera, el color del artículo que se muestra en las fotos puede ser ligeramente diferente al del objeto real. Por favor, utilice el auténtico como estándar.
