Controlador De Motor Paso A Paso Unipolar De Alta Velocidad,

Descripción

Controlador de motor paso a paso, 4 fases, 5 cables, controlador de motor unipolar de alta velocidad SMD1524M32STV10

Característica:

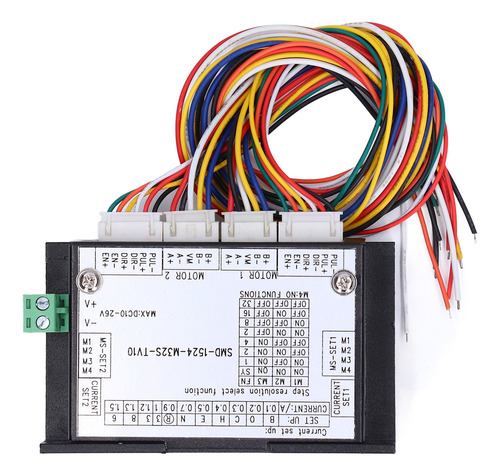

CONTROLADOR Y CABLEADO: compuesto por un controlador y cableado, e integra las funciones de 2 controladores paso a paso generales bifásicos en la carcasa de un controlador, lo que ahorra espacio y cableado. Controle 2 MOTORES: puede ingresar 2 pulsos, direcciones diferentes y permitir señales de control al mismo tiempo para controlar 2 motores diferentes sin interferencias entre sí. CABLEADO ESTÁNDAR: cableado del motor utiliza enchufes estándar de 2,54 mm, el cable plano utiliza un solo cabezal PH, cable de 24 AWG, la longitud es de 300 mm


, y el cableado de señal utiliza un cable de 26 AWG. MOTOR APLICABLE: El número de subdivisión de cada motor es un múltiplo de 2, que se puede adaptar a 57, 42, 39, 28, 24, etc. Motores paso a paso bifásicos inferiores a 2. APLICACIONES AMPLIAS: Ampliamente utilizado en equipos de automatización, como impresoras 3D, máquinas de grabado, máquinas láser, equipos de embalaje, líneas de producción automatizadas, etc. Especificación: Tipo de


artículo: controlador de motor paso a paso
Modelo: SMD-1524-M32S-TV10 Especificación: 4 fases, 5 hilos, tipo unipolar, velocidad de respuesta: 100 kHz Temperatura de funcionamiento: 0-50 grados

Humedad de funcionamiento centígrados: 40-90 por ciento de humedad relativa
Voltaje de entrada: DC10V-26 V
Corriente de entrada: > 5 A
Ondulación de potencia de entrada permitida: inferior e igual a 50 MV 1.
Método de cableado:
GND: cable de tierra de la fuente de alimentación de
corriente continua +V: polo positivo de la fuente de alimentación de corriente continua, rango de 10 V-26 V, valor recomendado +24 VDC
A+, A-: bobina de fase del motor
B+, B-: bobina de fase del motor
VM: pin de fuente de alimentación de la bobina del motor, que está conectado al pin V+ en la dirección positiva 2. Función de interfaz de señal de control:
PUL+ (+5 V) PUL- (PUL): Señal de control de pulso: el borde ascendente del pulso es válido; el PUL es de 4 ~ 5 V a nivel alto y de 0 ~ 0,5 V a nivel bajo. Para responder de manera confiable a las señales de pulso, el ancho del pulso debe ser superior a 1,2 s. Si se utilizan +12 V o +24 V, se requiere una resistencia en serie; resistencia de 0,25 W en serie de 12 V, 1000 ohmios, 0,25 W, serie de 24 V, 2 ohmios, resistencia del 0,5 por ciento.
DIR+ (+5 V) DIR- (DIR): Señal de dirección: señal de nivel alto-bajo. Para garantizar una conmutación fiable del motor, la señal de dirección debe establecerse al menos 5 segundos antes de la señal de pulso. La dirección de funcionamiento inicial del motor está relacionada con el cableado del motor, intercambie cualquier bobinado de fase (como A+, A) puede cambiar la dirección de funcionamiento inicial del motor, DIR: nivel alto de 4 ~ 5 V, nivel bajo de 0 ~ 0,5 V; resistencia de 12 V, 1000 ohmios, 0,25 W, cadena de 24 V, 2 ohmios, resistencia del 0,5 por ciento.
): Señal de activación: esta señal de entrada se utiliza para activar o desactivar. Cuando el ENA+ esté conectado a +5 V y el ENA- esté conectado a un nivel bajo (o el optoacoplador interno esté encendido), el controlador cortará la corriente de cada fase del motor para que el motor quede en estado libre, y el pulso escalonado no responderá en ese momento.


Cuando esta función no es necesaria, el terminal de señal de activación puede dejarse flotando; si se utilizan +12 V o +24 V, se requiere una resistencia en serie, resistencia de 0,25 W de la serie 1K de 12 V, Omega 2R, 0,5 por ciento de resistencia.

Lista del paquete:
1 x

aviso del conductor del motor paso a paso:
no lo coloque junto a otros equipos generadores de calor, evite el polvo, la niebla de aceite, los gases corrosivos, lugares con mucha humedad y fuertes vibraciones, y prohíben los gases inflamables y el polvo conductor. **NOTA** Si tiene alguna pregunta, lo invitamos a contactarnos a través de MENSAJES para ayudarte lo antes posible.
