Sw-420 Módulo Sensor De Vibración Arduino Pic

Descripción

INFORMACIÓN

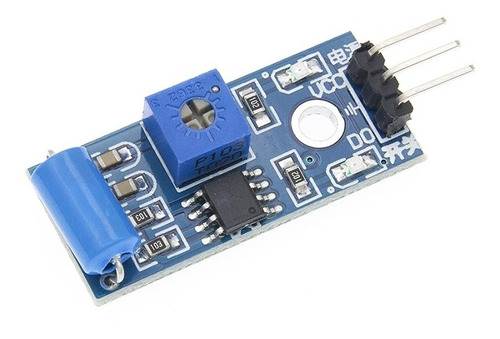

¿Qué es Sensor de Vibración SW-420?

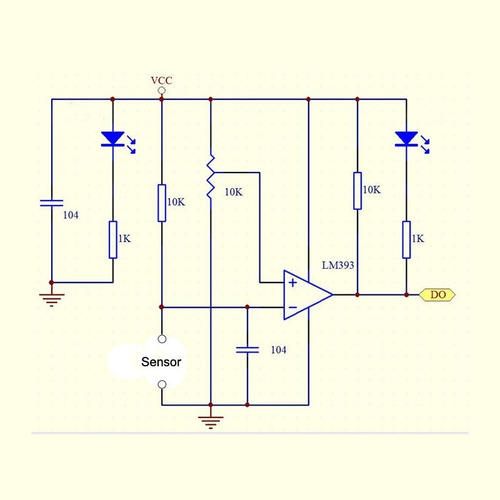

Es un pequeño módulo para detectar vibración. Está basado en el sensor SW-420 e incorpora un comparador LM393 que permite tener una salida digital. Esta salida tiene 2 niveles lógicos 0 y 1 que puede usarse para leer e interpretar a través de una tarjeta de desarrollo como Arduino, NodeMCU, ESP32 o cualquier microcontrolador. Además, este módulo cuenta con un potenciómetro que permite ajustar la sensibilidad del sensor.

¿Para qué sirve Sensor de Vibración SW-420?
Es utilizado como un interruptor digital, ya que permite detectar vibraciones producidas por golpes o movimientos. Al detectar movimiento, envía un pulso alto "1" a su salida y al no detectar vibración, la salida se mantiene en estado bajo "0". Este sensor es muy fácil de utilizar, puede fijarse a una superficie o a todo tipo de objetos. También puede conectarse directamente a un relevador para ser activado. De igual forma, puede utilizarse con un microcontrolador de 5V o 3.3V para desarrollar prototipos como: sistemas de alarma, detector de sismos, construir una alarma antirrobo, detector para rotura de ventana y otras aplicaciones.

ESPECIFICACIÓN Y CARACTERÍSTICAS
Tipo: Sensor de vibración
Salida digital
Voltaje de alimentación: 3.3V – 5V
Consumo: 15mA
Comparador: LM393
Forma de salida: Salida de interruptor digital (0 y 1)
Sensibilidad ajustable mediante potenciómetro.
Led de PWR enciende cuando se ingresa voltaje de alimentación
Led de estado se mantiene encendido al no detectar vibración; cuando detecta vibración, el led disminuye su brillo
Tiene un agujero que permite fijar el sensor a una superficie u objeto
Dimensiones: 32mm x 14mm

Pines:
VCC: Pin positivo fuente de alimentación 3.3V a 5V
GND: Pin negativo de fuente de alimentación
D0: Pin de salida digital
