Tarjeta De Desarrollo Pic18f4550

Descripción

[[ [[ [[ U N I T _ E L E C T R O N I C S ]] ]] ]]

INFORMACIÓN

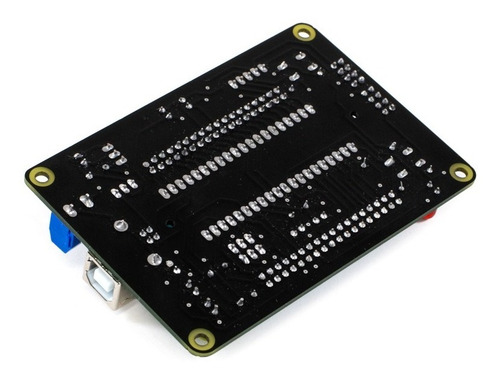

¿Qué es UNIT MICROPIC4550?

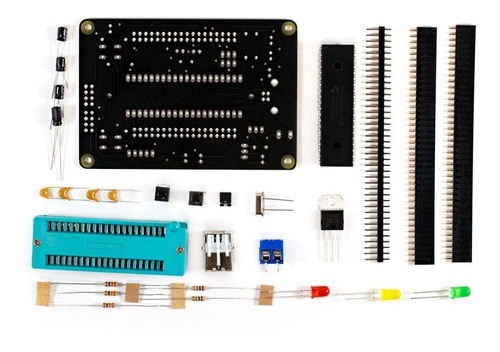

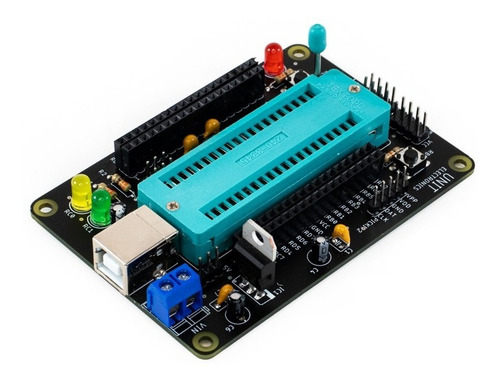

Es una tarjeta entrenadora diseñada para introducir a estudiantes al mundo de la programación, electrónica y desarrollo de proyectos con el PIC18F4550. Esta tarjeta viene en Kit que incluye diferentes componentes electrónicos que podrás soldar tú mismo.

UNIT MICROPIC4550 incorpora diferentes periféricos de entrada y salida como, led´s, pulsadores, interfaces de comunicación y programación con la ventaja de tener fácil conexión con todos los pines del PIC18F4550. Podrás conectar diferentes sensores, actuadores y pantallas LCD para crear diferentes proyectos electrónicos.

¿Para qué sirve UNIT MICROPIC4550?
Es una tarjeta muy completa que estudiantes o profesores pueden utilizar para desarrollar y probar fácilmente diferentes códigos .HEX de cualquier compilador o depurar con MPLAB y verificar el funcionamiento en la tarjeta entrenadora.

UNIT MICROPIC4550 incluye el PIC18F4550 el cual tiene precargado el Bootloader USB que provee microchip, el Bootloader es una versión optimizada que ocupa el 22% de memoria del PIC. Podrás cargar directamente los .HEX mediante el puerto USB sin la necesidad de utilizar un programador externo. Si utilizas otro PIC18F4550 sin Bootloader, la programación de los .HEX tendrás que utilizar un programador como el PICKIT 3. La tarjeta cuenta con la interfaz de programación ICSP que por este medio podrás cargar los .HEX al PIC sin Bootloader.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Tarjeta de Desarrollo PIC18F4550
Modelo: UNIT MICROPIC4550
Basado en PIC18F4550
Color de PCB: Negro

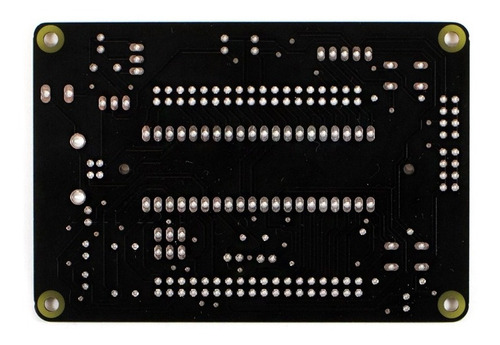

Dimensiones: 94mm x 65mm Aprox.
Orificios de sujeción: 4 con diámetro de 3.5mm
Voltaje de operación VUSB: 5V DC
Regulador de voltaje L7805CV
Voltaje de alimentación externa VIN: Min. 7V a Máx. 18V, Recomendable 9V o 12V DC
Voltaje de salida: Min. 4.9V, Typ. 5V o Máx. 5.1V DC
Switch: Puente de corto circuito, permite definir el voltaje de alimentación ya sea desde VUSB o +5V (VIN)
Oscilador de 20 MHz
Led de encendido PWR
Led´s de prueba: Pines RC0 y RC1
Pulsador RESET
Pulsador de prueba: Pin RB5
2 Salidas de PWM (RC1 y RC2)
Interfaz de programación: ICSP (Pines: VPP, VDD(5V), GND, DAT/PGD y CLK/PGC)
Es totalmente compatible con MPLAB
Interfaz USB:
Pines USB al PIC: "D+" a "Pin24" y "D-" a "Pin23"

Software para cargar .HEX mediante USB: HIDBootloader

*Nota: El PIC18F4550 que incluye este KIT ya viene precargado con el Bootloader USB para cargar los .HEX desde el puerto USB. Necesitaras el programa HIDBootloader que podrás descargar en el apartado de C A T Á L O G O.
