Tarjeta Mega 2560 Ch340 Con Cable Compatible Con Arduino

Descripción

¿QUE INCLUYE EL PAQUETE?

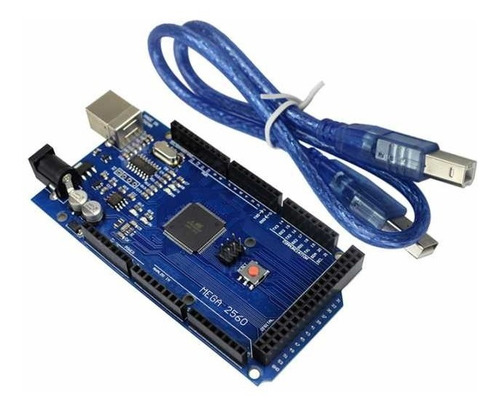

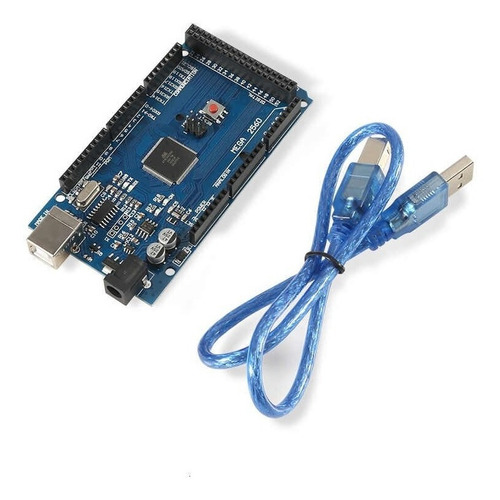

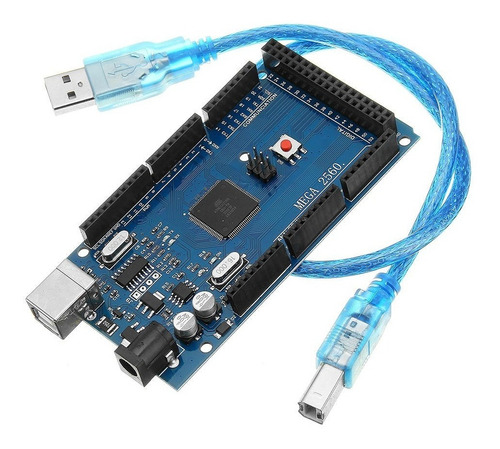

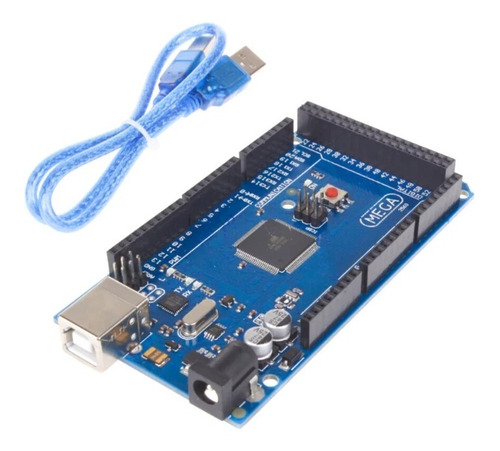

-> 1 TARJETA MEGA 2560 CH340 MICROCONTROLADOR ATMEGA2560
-> 1 CABLE USB PARA PROGRAMACION Y ALIMENTACION

CARACTERISTICAS:

-> LA TARJETA MEGA 2560 CH340 CON CABLE cuenta con las siguientes especificaciones:

-Microcontroller ATmega2560
-Operating Voltage 5V
-Input Voltage (recommended) 7-12V
-Input Voltage (limit) 6-20V
-Digital I/O Pins 54 (of which 15 provide PWM output)
-Analog Input Pins 16
-DC Current per I/O Pin 20 mA
-DC Current for 3.3V Pin 50 mA
-Flash Memory 256 KB of which 8 KB used by bootloader
-SRAM 8 KB
-EEPROM 4 KB
-Clock Speed 16 MHz
-Length 101.52 mm
-Width 53.3 mm
-Weight 37 g

DESCRIPCION:

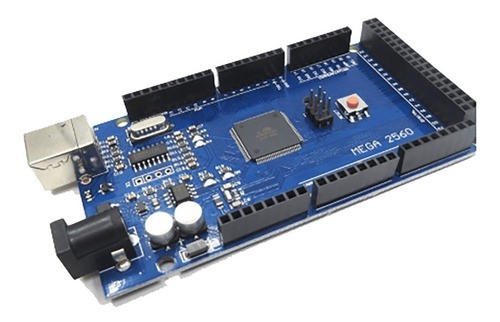

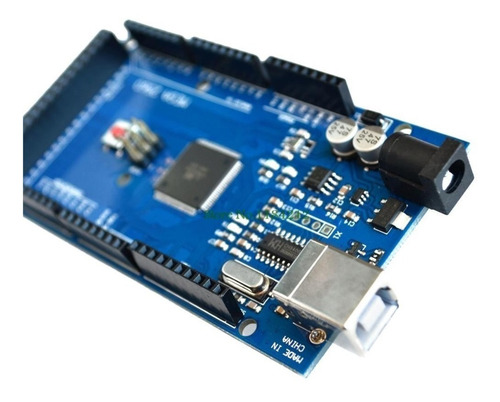

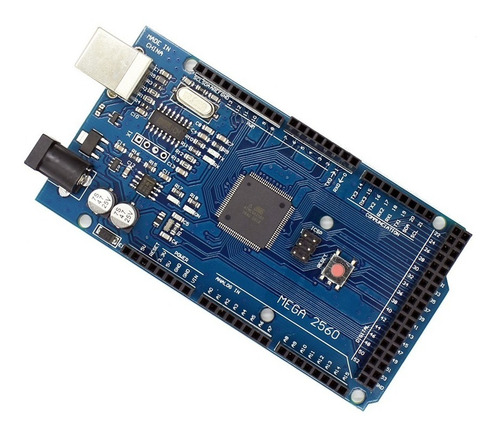

El Modelo Mega es probablemente el Microcontrolador más capaz de la familia. Posee 54 pines Digitales que funcionan como Entrada/Salida; 16 Entradas Análogas, un cristal Oscilador de 16 MHz, una conexión USB, un boton de Reset y una Entrada para la Alimentación de la Placa.

La Comunicación entre la Computadora y El MEGA se produce a través del Puerto Serie, sin embargo posee un convertidor USB-Serie, por lo que sólo se necesita conectar el dispositivo a la computadora utilizando un Cable USB como el que utilizan las impresoras.

ALIMENTACION

El MEGA 2560 puede ser Alimentado mediante el Puerto USB o con una Fuente Externa de Poder. La Alimentación es seleccionada de manera Automática.

Cuando se trabaja con una Fuente Externa de poder se debe utilizar un Convertidor AC/DC y regular dicho voltaje en el rango operativo de la placa. De igual manera se puede alimentar el micro mediante el uso de Baterías. Preferiblemente el voltaje debe estar en el rango de los 7V hasta los 12V.

El MEGA 2560 posee algunos pines para la Alimentación del Circuito aparte del Adaptador para la Alimentación:

VIN: A través de este Pin es posible proporcionar Alimentación a la Placa.
5V: Podemos obtener un Voltaje de 5V y una Corriente de 40mA desde este Pin.
3.3V: Podemos ubterner un Voltaje de 3.3V y una Corriente de 50mA desde este Pin.
GND: El Ground (0V) de la Placa.

El MEGA 2560 puede ser Programado de una manera muy fácil.

CÓMO PUEDO UTILIZAR MI MEGA 2560 R3 CH340 MICROCONTROLADOR ATMEGA2560?

El MEGA 2560 R3 CH340 MICROCONTROLADOR ATMEGA2560 se utiliza de una manera muy sencilla, solo conectas, instalas el Driver CH340 y empiezas a Programarlo.

FACIL CONEXION: El Modulo se conecta de manera muy sencilla y rapida.
