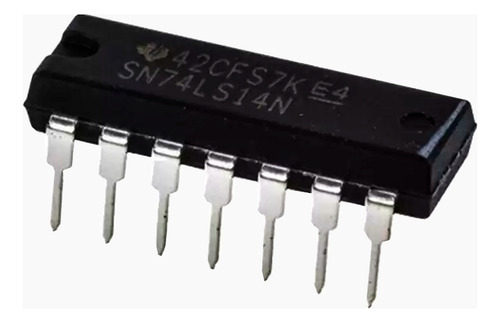

Tecneu 10pzas Sn74ls14n Compuerta Lógica Not 74ls14 Schmitt-trigger
en 24 meses de
IVA incluido
Lo que tienes que saber de este producto
- Unidades por pack: 10
- Formato de venta: Pack
- Posee 14 pins.
- Rango de temperatura de funcionamiento: 0°C mínima ~ 70°C máxima.
- Temperatura máxima de funcionamiento de 70°C.
- Temperatura mínima de funcionamiento de 0°C.
- Entrada de voltaje de 2V ~ 5V.
- Entrada de voltaje mínima de 2V.
- Entrada de voltaje máxima de 5V.
- Salida de voltaje mínima de 5V.
Características del producto
Características principales
Marca | Tecneu |
|---|---|
Tipo de circuito | Datos |
Número de parte del dispositivo | SN74LS14N |
Serie | 74LS |
Formato de venta | Pack |
Unidades por pack | 10 |
Otros
Largo x Ancho | 1.9 cm x 7 mm |
|---|---|
Voltaje mínimo de entrada - Voltaje máximo de entrada | 2V - 5V |
Voltaje mínimo de salida | 5V |
Cantidad de pines | 14 |
Temperatura máxima de funcionamiento | 70 °C |
Temperatura mínima de funcionamiento | 0 °C |
Descripción
El circuito integrado SN74LS14 de Texas Instruments es ideal para aplicaciones digitales que requieren estabilidad en señales con transiciones lentas o ambientes con ruido eléctrico. Incorpora seis inversores con entrada tipo Schmitt Trigger, garantizando una conmutación limpia y sin rebotes. Su encapsulado PDIP-14 permite una fácil instalación en protoboards o PCBs a través de orificios. Perfecto para sistemas digitales donde se requiere precisión y fiabilidad.
ESPECIFICACIONES TÉCNICAS
• Número de circuitos: 6
• Familia lógica: LS
• Tipo lógico: Bipolar
• Voltaje de alimentación operativo: 5 V
• Voltaje de alimentación - Máx.: 5.25 V
• Voltaje de alimentación - Mín.: 4.75 V
• Corriente de salida de nivel alto: -400 µA
• Corriente de salida de nivel bajo: 8 mA
• Tiempo de retardo de propagación: 22 ns
• Tipo de entrada: Schmitt Trigger
• Tipo de salida: CMOS
CARACTERÍSTICAS
• Paquete/Cubierta: PDIP-14
• Estilo de montaje: Through Hole
• Temperatura de trabajo: 0 °C a +70 °C
• Empaquetado: Tube
• Peso: 1 g
• Marca: Texas Instruments
• Función: Inverter Schmitt Trigger
• Número de líneas de salida: 6 Output
