Tecneu 5 Piezas Modulo Reloj De Tiempo Real Rtc Ds1302 Arduino Avr

Descripción

INCLUYE BATERÍA

El DS1302 es un chip de reloj de carga que contiene un reloj / calendario en tiempo real y 31 bytes de RAM estática para comunicarse con el microcontrolador a través de una interfaz serie sencilla. El circuito del reloj / calendario en tiempo real proporciona segundos, minutos, horas, días, semanas, meses y años, con ajuste automático para días por mes y año bisiesto. El funcionamiento del reloj se puede determinar mediante la indicación AM/PM en un formato de 24 o 12 horas.

ESPECIFICACIONES TÉCNICAS
• Voltaje de funcionamiento: 2 ~ 5.5 V
• Temperatura de funcionamiento: 0 ~ 70 °C
• TTL compatible (VCC = 5 V)
• RAM para almacenamiento de datos scratchpad: 31 x 8 bits

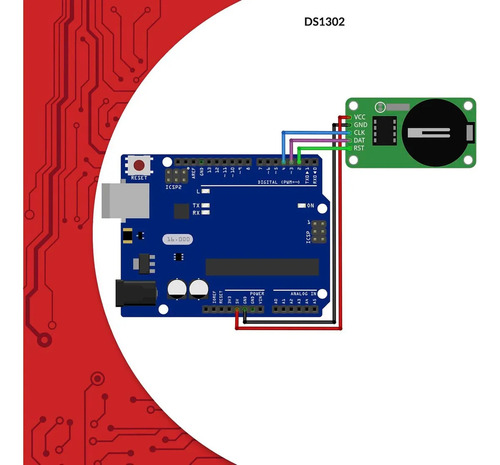

• Pines de conexión directa:
• VCC - + 5 V ~ 3.3 V.
• GND ~ GND.
• CLK ~ P01.
• DAT ~ P02.
• Primera P00
• Interfaz de E/S en serie para un número mínimo de pines
• Paquete DIP de 8 pines o paquete opcional de 8 pines DIP basado en el montaje de la superficie
• Transmisión de un solo byte y multibyte para lectura/escritura de datos de reloj o RAM
• 32.768 KHz de oscilador de cristal
• Trabajo de baja potencia para mantener los datos y la información del reloj cuando la potencia es inferior a 1mW

CARACTERÍSTICAS C/U
• Dimensiones: 43 x 23 x 11 mm
• Peso: 6 g
• Diámetro de los 4 orificios: 3.1 mm

NOTA:
• No invertir VCC y GND para evitar quemar el chip

INCLUYE:
• 5 - Rtc Ds1302 Modulo Reloj De Tiempo Real
