Tecneu Modulo Max31865 + Sensor Temperatura Rtd Pt100 2 Hilos 450°c

Descripción

INCLUYE
• 1 - Detector De Temperatura Max31865 Resistencia Platino Pt100
• 1 - Pt100 Sensor De Temperatura De 2 Hilos

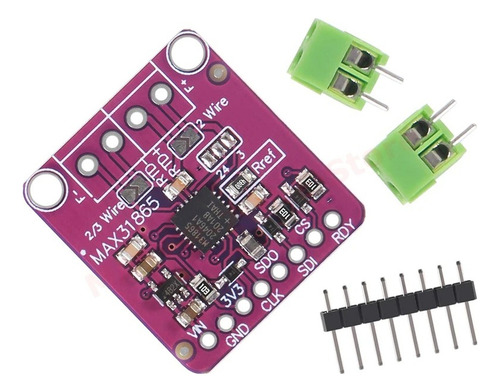

DETECTOR DE TEMPERATURA MAX31865
Para la detección de temperatura de precisión, nada supera a una RTD de platino. Contiene una resistencia que cambia el valor de la resistencia a medida que cambia su temperatura, básicamente es un tipo de termistor. En este sensor la resistencia es en realidad una pequeña tira de platino con una resistencia de 100 ohmios a 0 °C. El PT100's se ha utilizado durante muchos años para medir la temperatura en procesos industriales y de laboratorio, Y han desarrollado una reputación de precisión (mejor que los termopares), repetibilidad y estabilidad.

ESPECIFICACIONES TÉCNICAS DETECTOR DE TEMPERATURA MAX31865
• Voltaje de alimentación: 3.3 ~ 5 V
• Compatible con cualquier Arduino o microcontrolador
• Tensión de alimentación: PT100bit / PT1000
• Resistencia de referencia: 431/4300 (Ambos modelos SMD corresponden a una resistencia de 430 Ohms)
• Sonda recomendable: RTD PT100
• Temperatura de funcionamiento: módulo de sensor de temperatura de resistencia al platino
• Cuenta con: un amplificador que puede ajustar y compensar automáticamente la resistencia de los cables de conexión
• Potencia de disipación: convertidor digital
• Modelo: MAX31865
• Tipo: regulador de voltaje
• Soporta 100 O a 1 kO (0 °C) resistencia al platino RTD (PT100 a PT1000)
• Tiempo de conversión: 21 ms (máximo).
• Resolución de 15 bits ADC; resolución nominal de temperatura de 0.03125 °C (variación lineal • no visible con RTD)
• La precisión total se mantiene a 0.5 °C (0.05% de escala completa) en todas las condiciones de trabajo.
• Interfaz compatible con cable de 2 bits, 3 ohmios y 4 conexiones de sensor de alambre
• Incluye dos bloques de terminales de 2 pines (para conectar al sensor RTD) y cabezal de clavija (para enchufar a cualquier tabla de pan o placa de perfboard).

CARACTERÍSTICAS DETECTOR DE TEMPERATURA MAX31865
• Peso: 4.5 g
• Dimensiones: 28.3 x 25.5 x 12 mm

SENSOR SONDA DE TEMPERATURA PT100
Los sensores PT100 consisten en un alambre de platino encapsulado con una resistencia de 100 Ohm a 0 °C. La resistencia del PT100 varía en función de su temperatura, por lo que si logramos medir el valor de resistencia podremos saber cual es la temperatura en ese instante.
Entre sus aplicaciones más comunes es la medición de la temperatura en tanques de agua, maquinaria industrial, aire acondicionado, control y monitoreo de procesos industriales, etc.

ESPECIFICACIONES TÉCNICAS SENSOR SONDA DE TEMPERATURA PT100
• Rango de Trabajo: - 20 ~ 450 °C
• Conexión: 2 hilos
• Clase B: Precisión de ± 0.3 ~ 0 °C
• Grado de Protección : IP67

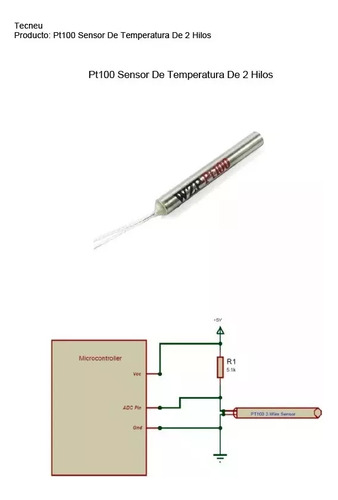

• La manera más sencilla para leer el sensor con el Arduino (pero no la más recomendable) es utilizando un divisor de tensión
• La forma más recomendable para leerlo: por precisión, confiabilidad y practicidad es utilizar un Modulo transmisor como el MAX31865 que integra la electrónica necesaria para conectar un PT100 de dos o tres hilos a nuestros Arduino por interface digital SPI
• Para aplicaciones de mayor precisión se recomienda usar configuraciones de amplificador operacional o puente de Wheatstone

CARACTERÍSTICAS SENSOR SONDA DE TEMPERATURA PT100
• Peso: 2 g
• Longitud del cable: 0.5 m
• Diámetro del sensor: Ø4 x 30mm
• Material de protección exterior: Sonda metálica
• Material protección interior: Fibra de vidrio
