Tp4056 Con Boost Step Up Cargador De Baterías Li-ion / Lipo

Descripción

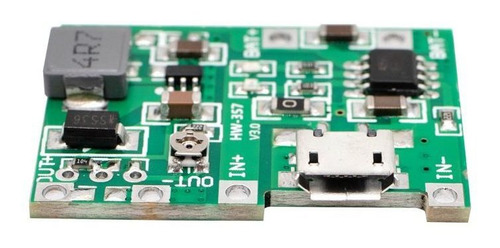

El TP4056 con Boost Step Up Cargador de Baterías Li-Ion / LiPo es un cargador de baterías de Li-ION o Li-PO que tiene integrado un circuito STEP UP. Este circuito permite ajustar mediante un preset de una vuelta un voltaje de salida de (4.5 a 27V) superior al voltaje de entrada (4.5V a 8V), soportando una corriente de salida máxima de 2A y una capacidad de carga de batería de 1A.

Es ideal para construir prototipos portátiles y recargables. Un ejemplo de aplicación es la construcción de un cargador solar, colocando el panel solar en el puerto de entrada VIN, pudiendo inyectar hasta 4.2V en la salida BAT para cargar una batería de 3.7V LiPO o una Li-ION 18650, capaz de alimentar también un voltaje ajustable a un circuito en su salida VOUT.

ESPECIFICACIONES Y CARACTERÍSTICAS

Voltaje de entrada: 4.5 - 8 V DC
Voltaje de carga: 4.2 V DC
Corriente de carga Máx.: 1A
Corriente de descarga Máx.: 2A
Voltaje de salida: 4.0 - 27 V DC
Dimensiones: 33mm x 23mm x 4.3mm (+/- 1 mm)
Diámetro de barrenos: 1.5 mm
Protección de corto circuito: NO
Peso: 5 g

Notas

Eficiencia de conversión máxima de 90% en aproximadamente 5V, sin embargo, al aumentar la demanda de corriente y voltaje disminuye la eficiencia.
Una demanda de voltaje o corriente cercana a valores máximos de forma prolongada podría dañar el dispositivo.
No cuenta con protección frente a inversión de polaridad en sus entradas o salidas.

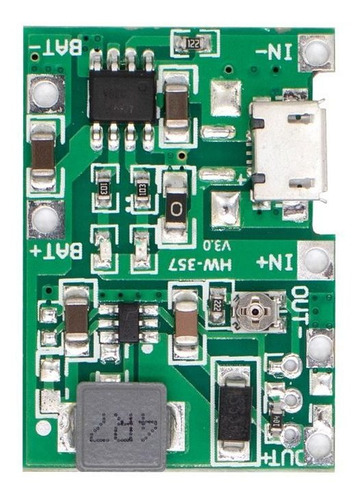

Otras matrículas con las que se conoce a este módulo son "HW-357", "AC01" y "J4019".
