Transceptor Inalámbrico Dmx512 Transmisor Receptor Dmx512

Descripción

Descripción
Características:

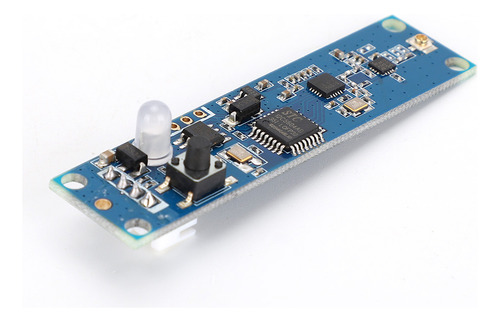

plantilla R/ T inalámbrica DMX512 de 2,4 G, funcionamiento con un solo botón, pantalla LED de tres colores.


Tamaño pequeño, adecuado para el interior de la iluminación deseada.


Los datos del protocolo DMX512 estándar de la consola de transmisión también pueden transmitir datos del protocolo DMX512 de iluminación e iluminación. Salto de


frecuencia automático de 126 canales, fuerte capacidad antiinterferente. Garantice


la confiabilidad del trabajo. Se pueden configurar los 7 grupos de códigos de identificación y el usuario puede utilizar 7 grupos de redes inalámbricas personales en el mismo lugar sin interferencias mutuas.


Especificaciones:
Material: PCB

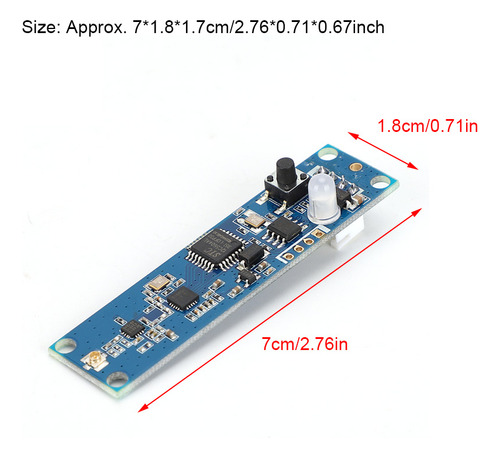

Tamaño: aproximadamente 7 x 1,8 x 1,7 cm/2,76 x 0,71 x 0,67 pulgadas
Voltaje de entrada: DC 5 V 500 mA Sección de
frecuencia de funcionamiento mínima: 2,4 G ISM, sección de frecuencia de 126 canales
Potencia de transmisión: 20 dBm
Sensibilidad máxima del receptor: 94 dBm
Puerto de señal: Enchufe hembra de 3 pines
Distancia de comunicación: 400 m/1312,34 pies (distancia visible)

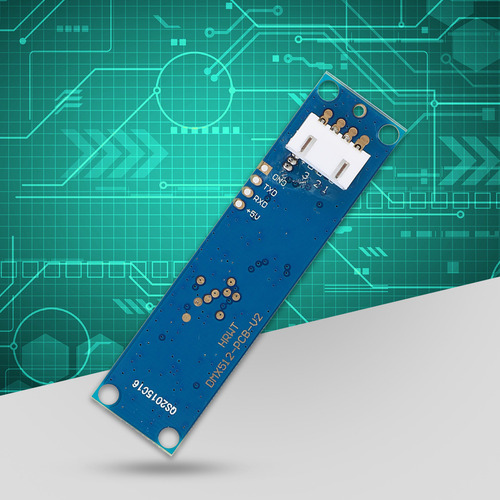

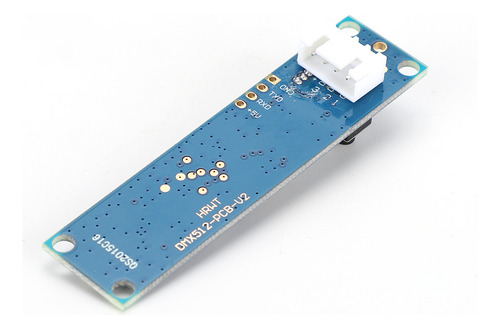

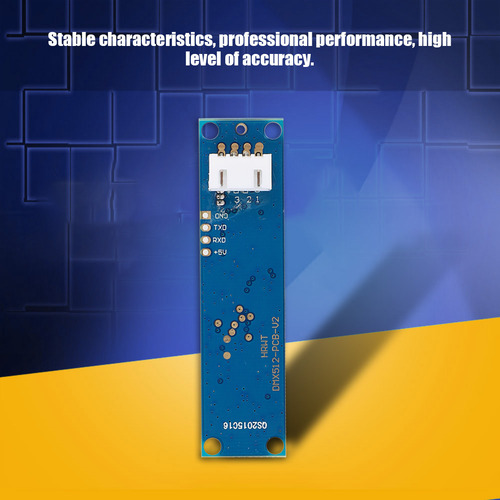

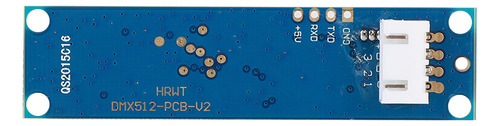

Puerto de señal: RS485 o puerto de la serie CPU AURT
Aplicación: Actualizar luces de escenario DMX512


Lista de paquetes:

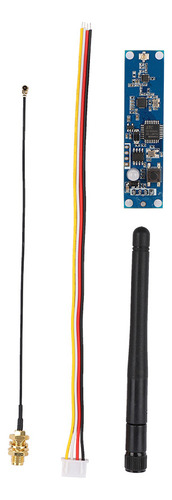

1 x kit de receptor y transmisor DMX512


Nota: el
código de identificación y el color del LED están asociados
: 1
: ROJO 2
: VERDE 3: ROJO+VERDE signo igual AMARILLO
4
: AZUL 5: ROJO+AZUL signo igual MORADO
6: VERDE+AZUL signo igual CIAN
7: ROJO+VERDE+AZUL signo igual BLANCO
Pulse el botón una vez para indicar la configuración de ID, pulse el botón de nuevo para configurar el ID, pulse el botón ID para añadir 1 cada vez.
Condiciones de funcionamiento:
el LED está encendido constantemente: sin DMX ni inalámbrico señal. El
LED rojo parpadea: iniciar. El
LED verde parpadea: recibir
RF: 2. 400-2. 525 G, un total de 126 canales, búsqueda automática. Código de identificación
: código de identificación de grupo de 1 a 7, pulse el botón para configurar, solo puede funcionar con el mismo código de identificación del transmisor y el receptor.
Establezca la conexión:
encienda la alimentación del receptor inalámbrico y la placa de transmisión DMX512.
Pulse el botón para configurar el mismo valor de ID de la placa de transmisión y la placa de transmisión tablero receptor. Si necesita utilizar más de un grupo de redes inalámbricas en el mismo lugar, utilice valores de ID diferentes.
Cuando el transmisor transmita datos DMX en la parte de frecuencia sin interferencias, el LED rojo parpadea y el receptor cambia la parte de frecuencia de comunicación. El LED verde parpadea hasta que se corrija el mismo valor de ID y, una vez que los datos de DMX sean más rápidos, el LED parpadeará más rápido.
Entonces, la conexión se establece correctamente.
