Transistor Irf3205 Cdmx Electrónica

Descripción

INFORMACIÓN

¿Qué es?
El transistor de efecto de campo metal-óxido-semiconductor o MOSFET es un transistor utilizado para amplificar o conmutar señales electrónicas. Es el transistor más utilizado en la industria microelectrónica, ya sea en circuitos analógicos o digitales.

¿Para qué es?
Hay tres tipos de FE: JFET, MOSFET y MESFET. Los MOSFET se dividen en tipo empobrecimiento y tipo enriquecimiento. Los mosfet tipo empobrecimiento permite puntos de operación con valores positivos de VGs y niveles de ID mayores que IDSS. Los mosfet de enriquecimiento pueden ser un dispositivo tanto de canal n (nMOS) como canal p (pMOS).

¿Cómo Funciona?
El Mosfet IRF3205 es un silicio de tres terminales. Dispositivos con capacidad de conducción actual de 110ª, velocidad de conmutación rápida, bajo estado encendido resistencia, clasificación de voltaje de ruptura de 55V, y Max. Tensión umbral de 4 voltios. Los transistores Mosfet son la mejor combinación de cambio rápido, resistente, bajo en resistencias y rentabilidad. La baja resistencia térmica y el bajo costo contribuyen a su amplia aceptación en toda la industria. Se pueden operar directamente desde circuitos integrados.

ESPECIFICACIONES TÉCNICAS

Disipación total del dispositivo (Pd): 150 W
Tensión drenaje-fuente (Vds): 55 V
Tensión compuerta-fuente (Vgs): 10 V
Corriente continua de drenaje (Id): 98 A
Temperatura operativa máxima (Tj): 150 °C
Tensión umbral compuerta-fuente Vgs(th): 4 V
Carga de compuerta (Qg): 146 nC
Resistencia drenaje-fuente RDS(on): 0.008 Ohm

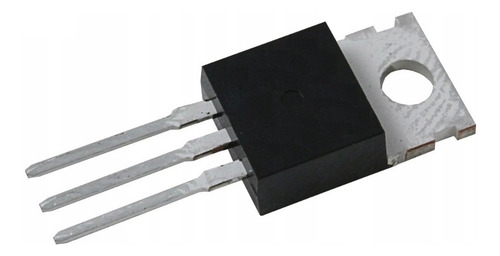

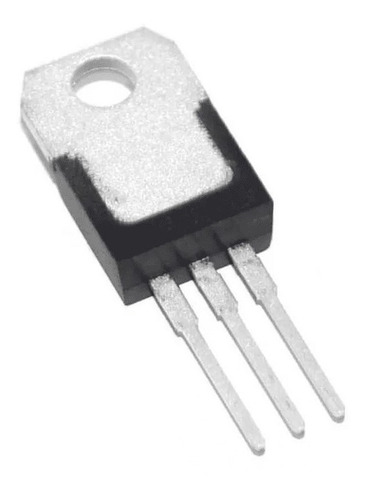

Encapsulado: TO-220
3 pines
