Analyzer Logic Usb 16 Canales Ch0-15 Frecuencia De Muestreo

Descripción

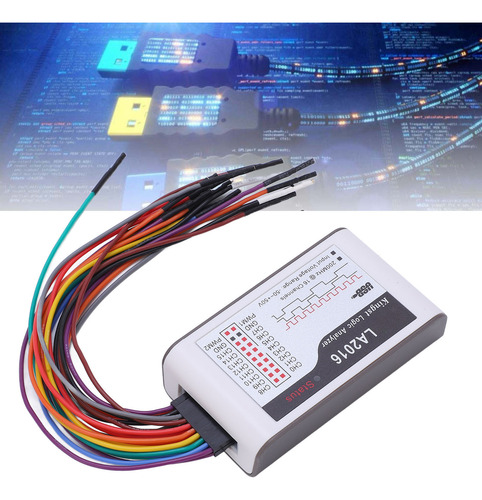

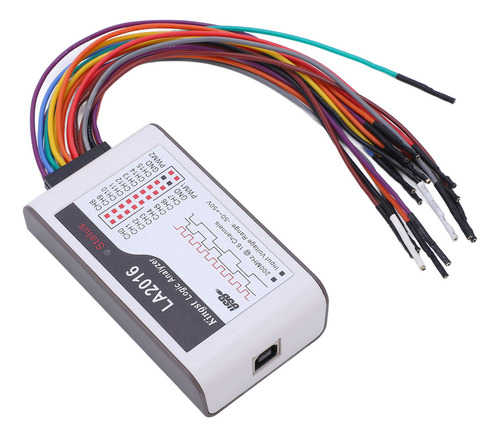

Logic Analyzer USB 16 canales CH0-15 200 M Frecuencia de muestreo -50 V a +50 V Umbral ajustable LA2016

Característica:
SOPORTE ENLACE: La ventana de forma de onda y la ventana de resultados del análisis se pueden vincular, lo que es conveniente para encontrar formas de onda y datos de varias maneras. Flexible y fácil de usar: los datos de muestreo se pueden exportar a archivos .txt, .csv, .bin y otros formatos, que se pueden abrir, ver o editar con otro software, como como usar Excel para abrir csv para buscar y organizar datos, y usar Matlab para importar el contenedor para su posterior análisis, etc. FORMATO DE VISUALIZACIÓN DE DECODIFICADO DATOS: Soporta datos binarios, decimales, hexadecimales, ASCII y hexadecimales, es fácil de observar y analizar INTERFAZ SENCILLA: interfaz de configuración de activación intuitiva y concisa, las condiciones de activación incluyen borde de transición de señal, nivel alto y bajo, o una combinación de ambos, etc. UMBRAL AJUSTABLE: compatible con varios estándares de nivel, como 5VTTL, 5 CMOS, 3.3 V CMOS, 3.0 V CMOS, 2.5 VCM0S, 1.8 V CMOS, CMOS de 1,5 V, CMOS de 1,2 V, CMOS de 0,9 V, etc.

Especificación:
Tipo de artículo: analizador lógico
Número de modelo: LA2016
Número de canales: 16
modos compatibles: normal modo (los datos se recopilan y luego se transfieren al ordenador, la frecuencia de muestreo es mayor); modo de transmisión (los datos recopilados se transmiten al ordenador al mismo tiempo, el tiempo de muestreo es más largo) Frecuencia de
muestreo máxima: modo normal: 200 M (16 canales); modo de transmisión: 100 M (3 canales), 50 M (6 canales), 20 M (16 canales)
Se puede recopilar la frecuencia de señal más alta: 40 MHz
Ancho de pulso capturable mínimo:
Capacidad de memoria de hardware integrada de 12,5 ns: 1 Gbits Profundidad
máxima de almacenamiento de hardware (asegúrese de la profundidad de muestreo alcanzable): 50 M como
máximo Profundidad de muestreo por compresión (no se garantiza que alcance la profundidad de muestreo): 10 G (modo de muestreo por compresión sin pérdidas, mejora eficazmente la profundidad al recopilar señales de baja frecuencia)
Profundidad máxima de muestreo en modo streaming: 100 G (la profundidad real puede estar limitada por la capacidad de memoria del ordenador, cada transición de nivel de cada canal debe ocupar 5 bytes de memoria)
Rango de voltaje de entrada: -50 V ~+50 V
Impedancia de entrada equivalente: 200 K Omega,
voltaje umbral de 15 pf: Rango ajustable: --4 V ~+4 V, paso de ajuste: 0,01 V,
tipo de interfaz: USB 2.0
Corriente de espera: 130 mA
Corriente máxima de funcionamiento: 280 mA

Lista de paquetes:

1 x host 1 x línea 9P
1 x línea 2P
20 x gancho de prueba
1 x cable USB
1 x manual de usuario

Aviso: haga
coincidir el rango de umbral del modelo adecuado antes de usarlo.
