Variador de frecuencia 27.5 7.5cv ATV320u55m3c Schneider 220v

Descripción

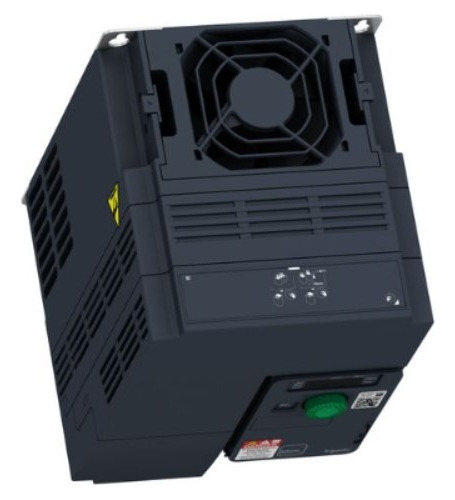

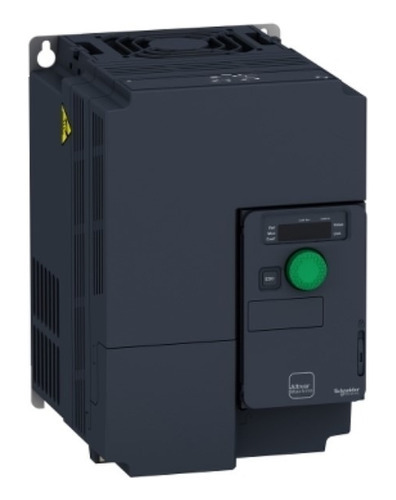

Inversor de frecuencia ATV320 -ATV320U55M3C
5,5 kW - 7,5 CV 200-240 VAC trifásico -
compact

Línea de productos Altivar Machine ATV320
Tipo de producto o componente Variador de velocidad
Aplicación específica del
producto
Máquinas complejas
Versión estándar
Versión estándar
Formato de unidad Compacto
Modo de montaje Montaje en pared
Protocolo de puerto de comunicación
Puerto de comunicación
Serial Modbus
CANopen
Módulo de comunicación de placa opcional, CANopen
Módulo de comunicación, Módulo de comunicación EtherCAT
, módulo de comunicación Profibus DP V1
, módulo de comunicación Profinet
, módulo de comunicación Ethernet Powerlink
, módulo de comunicación EtherNet/IP
, DeviceNet

Tensión de alimentación nominal
[Us]
200... 240 V - 15... 10%
Corriente de salida nominal 27 A
Potencia del motor kW 5,5 kW de alta resistencia
Filtro EMC Sin filtro EMC
Grado de protección IP IP20
Complementario
Número de entrada digital 7
Tipo de entrada digital STO par de seguridad, 24 V DC, impedancia: 1,5 kOhm
ED1... Entradas lógicas ED6, 24 V DC (30 V)
DI5 programables como entrada de pulsos: 0... 30 kHz, 24 V DC (30 V)
Lógica de entrada digital Lógica positiva (fuente)
Lógica negativa (colector)
Número de salida digital 3

Tipo de salida digital Colector abierto DQ+ 0... 1 kHz 30 V DC 100 mA
Colector abierto DQ- 0... 1 kHz 30 V DC 100 mA
Entrada analógica número 3
Tipo de entrada analógica Voltaje EA1:0.. 10 V DC, impedancia: 30 kOhm, resolución de 10 bits
Voltaje diferencial bipolar EA2: +/- 10 V DC, impedancia: 30 kOhm, resolución de 10 bits

EA3 Corriente: 0... 20 mA (o 4-20 mA, x-20 mA, 20-x mA u otros estándares por configuración),
Impedancia: 250 ohmios, resolución de 10 bits
Salida analógica número 1
Tipo de salida analógica Corriente configurable mediante software AQ 1:0. 20 mA impedancia 800 ohmios, resolución de 10 bits
Voltaje configurable mediante software AQ 1:0.. 10 V DC impedancia 470 ohmios, resolución 10 bits
Tipo de salida de relé lógica de relé configurable R1A 1 NA Durabilidad eléctrica 100000 ciclos
Lógica de relé configurable R1C
Lógica de relé configurable R2A 1 NA Durabilidad eléctrica 100000 ciclos
Lógica de relé configurable R2C
Corriente de conmutación máxima Salida de relé R1A, R1B, R1C Interruptor en carga resistiva, cos phi = 1:3 A a 250 V AC
Salida de relé R1A, R1B, R1C Interruptor en carga resistiva, cos phi = 1:3 A a 30 V DC
Salida de relé R1A, R1B, R2A, R2C ms Encienda la carga inductiva, cos phi = 0.4 y L/R = 7 2: A 250 V
AC
Salida de relé R1A, R1B, R1C, R2A, R2C Llamada de carga inductiva, cos phi = 0.4 y L/R = 7 ms: 2 A a 30 V
CC
Salida de relé R2A, R2C Encienda la carga resistiva, cos phi = 1:5 A a 250 V AC
Salida de relé R2A, R2C Encienda la carga resistiva, cos phi = 1:5 A a 30 V DC
Relé de corriente de conmutación mínima salida R1A, R1B, R1C, R2A, R2C: 5 mA 24 V DC
