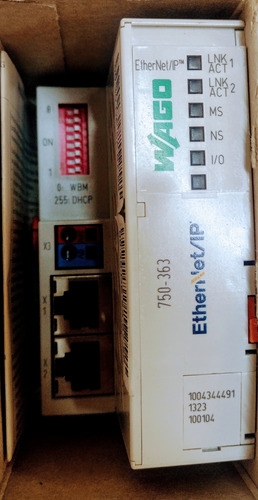

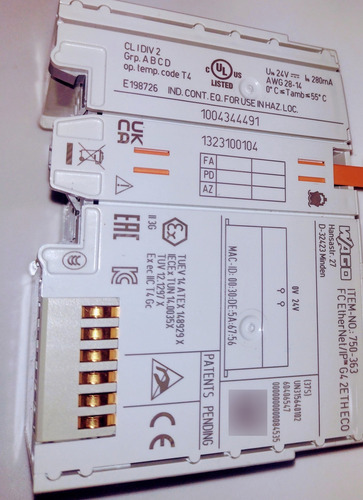

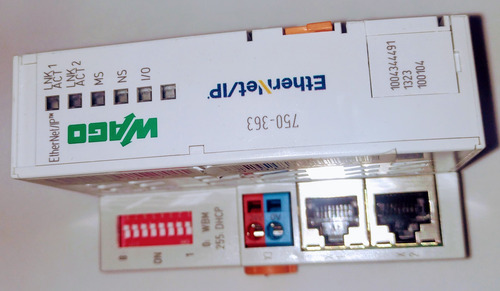

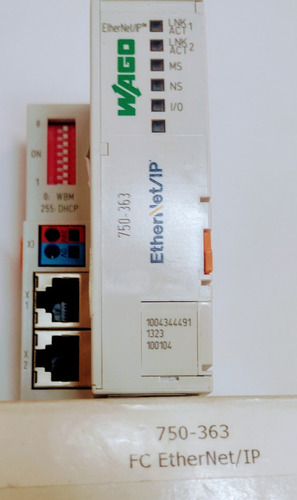

Wago750-363 Modulo Acoplador De Bus De Campo Ethernet/ip, (Usado)

Descripción

750-363 Acoplador De Bus De Campo Ethernet/ip, Eco 4gen Wago
Número de parte 750-363 ....EQUIPO NUEVO EN CAJA.....GARANTIZADO

Acoplador de bus de campo EtherNet/IP; 4ª generación; ECO

Este acoplador de bus de campo EtherNet/IP (750-363) permite conectar el sistema de bus de campo EtherNet/IP al sistema modular WAGO-I/O-SYSTEM.
El acoplador detecta todos los módulos de E/S conectados y crea una imagen de proceso local.
Dos interfaces ETHERNET y un switch integrado facilitan el cableado del bus de campo en una topología de línea. De esta forma, dejan de ser necesarios dispositivos de red adicionales como switches o concentradores.
Ambas interfaces admiten negociación automática y Auto-MDI(X).
El conmutador DIP puede otorgar el último byte de la dirección IP y también asignar la dirección IP (DHCP, BootP, estática).

El acoplador está diseñado para la comunicación de bus de campo en redes EtherNet/IP. También admite una amplia variedad de protocolos estándar de ETHERNET (p. ej., http[S], BootP, DHCP, DNS, SNTP, [S]FTP, SNMP). Un servidor web integrado proporciona opciones de configuración al usuario y muestra la información de estado del acoplador.
El acoplador suministra directamente la alimentación del sistema. Un módulo de alimentación independiente garantiza la alimentación del campo.

Protocolos de ETHERNET http(S)
BootP
DHCP
DNS
SNTP
FTP(S)
SNMP

Velocidad de transmisión 10/100 Mbit/s

Número de módulos por nodo (máx.) 250

Número de módulos sin prolongación del bus de campo (máx.) 64

Imagen de proceso de entrada y salida (bus de campo) (máx.) 1020 words/1020 words

Tensión de alimentación (sistema) 24 VCC (-25 … +30 %); a través de conector enchufable

Consumo de energía (alimentación de sistema de 5 V) 350mA

Corriente total (alimentación de sistema) 700mA

Corriente de entrada (típ.) a carga nominal (24 V) 280mA

Eficacia de fuente de alimentación (típ.) a carga nominal (24 V) 90%

Aislamiento 500 kV para sistema/campo

Indicadores LED (LINK/ACT) verde: conexión de red por puertos 1 … 2; LED (MS, NS) rojo/verde: estado de nodo, red; LED (I/O) rojo/verde/naranja: estado de bus de datos local
Opciones de configuración WAGO-I/O-CHECK
Gestión web

Garantía del vendedor: 15 días
