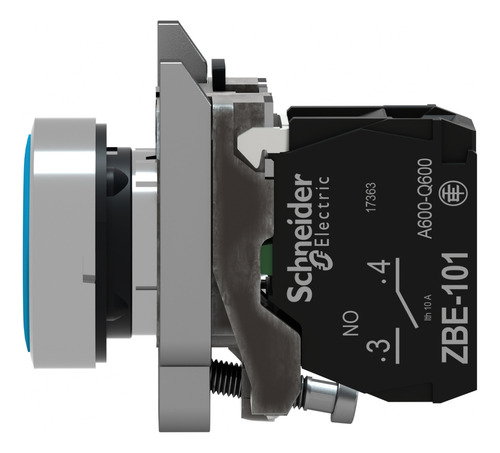

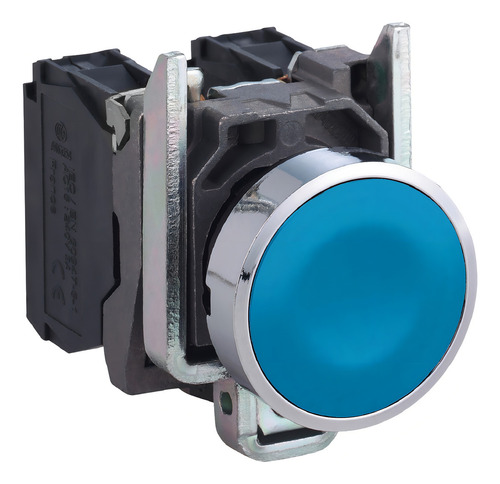

Xb4ba61 Push Button, Harmony Xb4, Metal, Flush, Blue, 22mm

Descripción

Código interno: 04528400225
Código del fabricante: XB4BA61
Código de referencia: 04528400225

Botón metálico de 22 mm 1Na Return By Spring Blue Schneider

Schneider Electric tiene más de 180 años de historia e innovación en el mercado, desarrollando tecnologías y soluciones innovadoras y conectadas para la seguridad, la confiabilidad, la eficiencia y la sostenibilidad. El objetivo es permitir que todos aprovechen al máximo su energía y recursos, uniendo el progreso y la sostenibilidad para todos. En Schneider, esto se llama Life Is On.

ESPECIFICACIONES TÉCNICAS:

Línea de productos: Harmony XB4
Tipo de producto o componente: botón no luminoso
Nombre abreviado del dispositivo: XB4
Material de la llanta: metal cromado
Material del collar de montaje: zamak
Diámetro de montaje: 22 mm
Forma del cabezal de la unidad de señal: redonda
Tipo de accionamiento: retorno por resorte

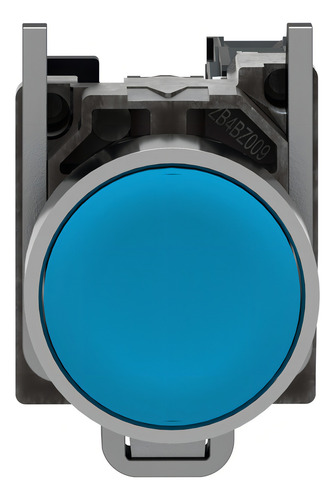

Característica de la transmisión: cara azul, sin grabar
Tipo de cabezal: normal (22 mm)
Tipo y composición de los contactos: 1 NA
Operación de contacto: apertura lenta
Conexiones: terminales:
Terminales de pinza roscada, <= 2 x 1,5 mm² con extremo de cable según EN/IEC 60947-1
Conexiones roscadas, 1 x 0,22... 2 x 2,5 mm² Sin extremo de cable según EN/IEC 60947-1

Complementario:
Altura: 47 mm
Ancho: 30 mm
Profundidad: 52 mm

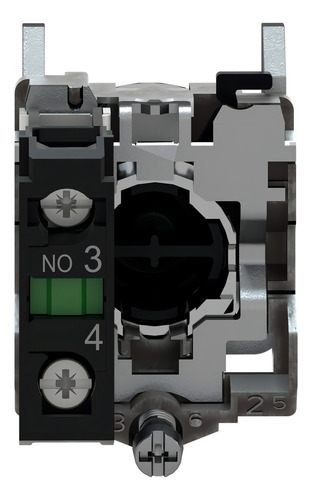

Descripción de los terminales ISO Nº 1: (13-14) NA
Peso neto: 0,08 kg
Resistencia al lavado a alta presión: 7000000 Pa a 55 °C, distancia: 0,1 m
Uso de contactos: contactos estándar
Curso de funcionamiento:
2,6 mm (conmutación eléctrica variable NA)
4,3 mm (recorrido total)
Fuerza operativa: 3,8 N Conmutación eléctrica variable NA
Durabilidad mecánica: 10 000 ciclos
Par de apriete: 0,8... 1,2 N.m según EN 60947-1
Forma de cabeza de tornillo:
Compatibilidad cruzada con el destornillador Philips n.º 1
Cross compatible con el destornillador pozidriv n.º 1
Compatible con un destornillador plano de Ø 4 mm
Compatible con una ranura de destornillador plana de Ø 5,5 mm
Material de contacto: aleación de plata (Ag/Ni)
Protección contra sobrecargas y cortocircuitos: cartucho de fusibles tipo gG de 10 A según EN/IEC 60947-5-1
[Ith] corriente térmica exterior convencional: 10 A según EN/IEC 60947-5-1
[Ui] tensión nominal de aislamiento: 600 V (grado de contaminación 3) según EN/IEC 60947-1
[Uimp] tensión de pulso nominal compatible: clasificación EN/IEC 60947-1 6 kV
[Ie] corriente de funcionamiento:
3 A a 240 V, AC-15, A600 según EN/IEC 60947-5-1
6 A a 120 V, AC-15, A600 según EN/IEC 60947-5-1
0,1 A a 600 V, DC-13, Q600 según EN/IEC 60947-5-1
0,27 A a 250 V, DC-13, Q600 según EN/ IEC 60947-5-1
0,55 A a 125 V, DC-13, Q600 de acuerdo con la norma EN/IEC 60947-5-1
1,2 A a 600 V, AC-15, A600 cumple con la norma EN/IEC 60947-5-1
Durabilidad eléctrica:
1 000 000 ciclos, AC-15, 2 A a 230 V, velocidad de funcionamiento <3600 ciclos/h, factor de carga: 0,5 según la norma EN/IEC 60947-5-1 apéndice C
1 000 000 ciclos, AC-15, 3 A a 120 V, velocidad de funcionamiento <3600 ciclos/h, factor de carga: 0,5 según la norma EN/IEC 60947-5-1 5-1 apéndice C
1 000 000 ciclos, AC-15, 4 A a 24 V, velocidad de funcionamiento <3600 ciclos/h, factor de carga: 0,5 según la norma EN/IEC 60947-5-1 apéndice C
1 000 000 ciclos, DC-13, 0,2 A a 110 V, velocidad de funcionamiento <3600 ciclos/h, factor de carga: 0,5 según la norma EN/IEC 60947-5-1 apéndice C
000 ciclos, DC-13, 0,5 A a 24 V, velocidad de funcionamiento <3600 ciclos/h, factor de carga: 0,5 según el apéndice EN/IEC 60947-5-1
Medio ambiente:
Tratamiento de protección: TH
Temperatura ambiente para almacenamiento: -40... 70 °C
Temperatura ambiente de funcionamiento: -40... 70 °C
Categoría de sobretensión: Clase I según IEC 60536
Grado de protección IP:
IP66 según IEC 60529
IP67
IP69
IP69K
Grado de protección NEMA: NEMA 13/NEMA 4X
Grado de protección IK: IK06 según IEC 50102
Normas:
JIS C8201-5-1
EN/IEC 60947-5-1
EN/IEC 60947-1
UL 508
EN/IEC 60947-5-4
EN/IEC 60947-5-5
CSA C22.2 No 14
JIS C8201-1
Producto certificaciones:
UL Lister/BV
LROS (registro de envíos de Lloyds)
CSA
DNV
GL
Resistencia a las vibraciones: 5 gn (f= 2... 500 Hz) según la norma IEC 60068-2-6
Resistencia a los golpes:
30 gn (duración = 18 ms) para una aceleración de media onda sinusoidal de acuerdo con la norma IEC 60068-2-27
50 gn (duración = 11 ms) para una aceleración de media onda sinusoidal de acuerdo con la norma IEC 60068-2-27

INCLUYE:
- 1 botón metálico de 22 mm 1 en Schneider Blue Spring Return

DIMENSIONES DEL PAQUETE UNITARIO:

- Altura: 6 cm
- Ancho: 5 cm
- Longitud: 7 cm
- Peso: 0,100 kg
