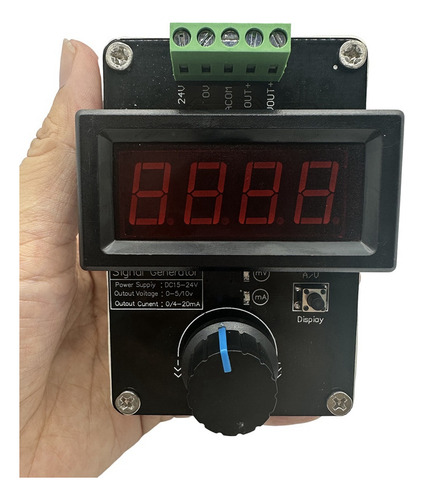

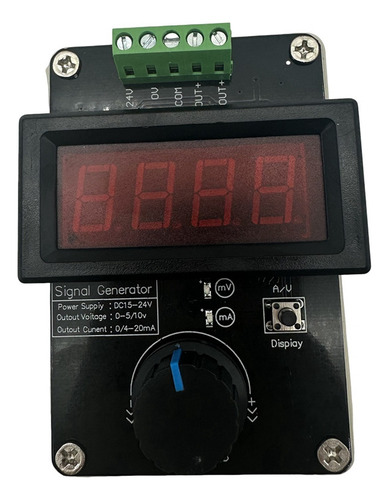

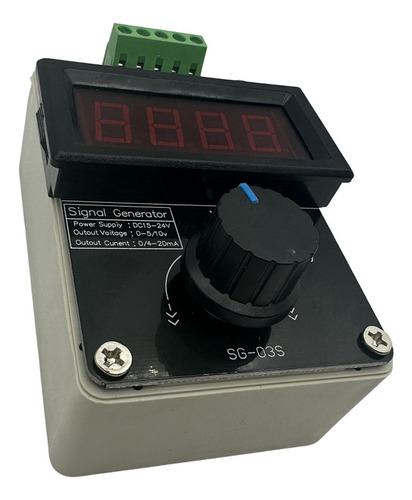

Generador De Señal 0-20ma/4-20ma/0-10v Sin Ajuste De Batería

Descripción

...
1.

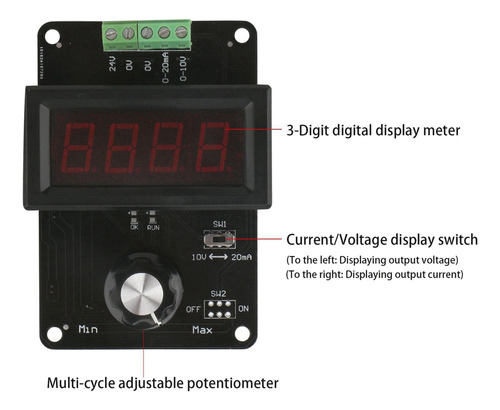

Al girar un potenciómetro de precisión varias vueltas, se puede generar una señal de corriente de 0/4-20 mA y una señal de voltaje de 0-10 V. 2.

Esta señal se puede utilizar para la generación de fuentes de señal, el ajuste de válvulas, el control del inversor, la depuración del PLC, las pruebas de instrumentos, las pruebas de LED y la salida de transmisores analógicos. 3. Generador de señales de 0-20 mA/4-20 mA/0-10 V 4. Pasos de depuración: A: Corrección de la pantalla actual: ajuste el potenciómetro de varias vueltas en el sentido de las agujas del reloj hasta la posición máxima, tire del interruptor de la pantalla hacia la derecha, utilice la configuración actual del multímetro para probar el valor real de la salida de corriente y ajuste la pantalla actual para ajustar el potenciómetro.
Haga que la pantalla sea coherente con el valor de salida actual real. 5. B: Corrección de voltaje de la pantalla: ajuste el potenciómetro de varias vueltas en el sentido de las agujas del reloj hasta la posición máxima, tire del interruptor de la pantalla hacia la izquierda y utilice el rango de voltaje del multímetro para probar el valor real de la salida de voltaje. En este momento, ajuste la pantalla de voltaje y ajuste el potenciómetro para que la pantalla sea coherente con la pantalla de voltaje.


El valor real de salida de voltaje es constante.

Voltaje de trabajo: 24 V
Señal de entrada: potenciómetro
Señal de salida: 0/4-20 mA o 0-10 V
Precisión de la pantalla: corriente 0,1 mA, voltaje 0,01 V
Nota: los
diferentes lotes pueden tener diferencias en la apariencia del producto, el color y los caracteres impresos, lo que no afectará al uso
Necesita estar conectado a un cargador y cable de carga para su uso (cargador y cable de carga no incluidos)
Color: como se muestra
Material: ABS

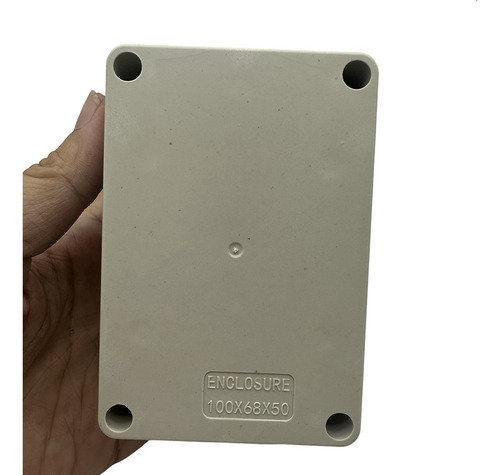

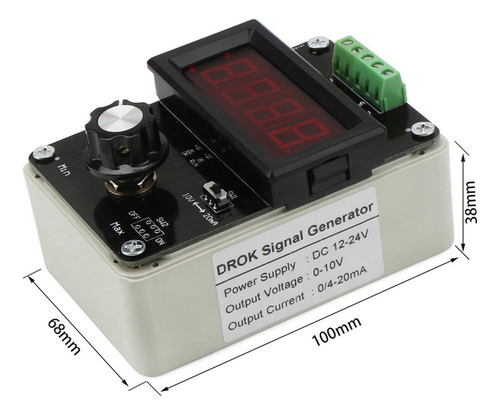

Tamaño: Aproximadamente 100 mm (largo) x 68 mm (ancho) x 38 mm (altura) Contenido del paquete: 1 x señal Generador
