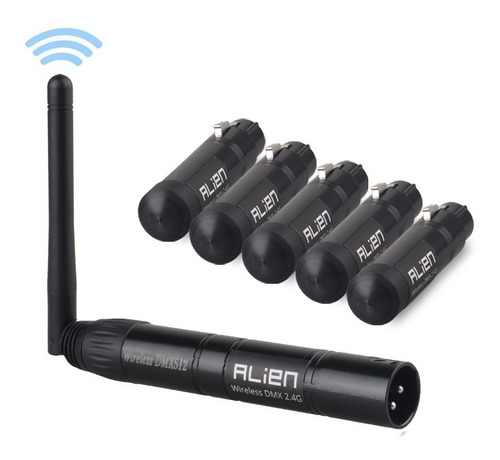

Controlador Dmx512 Inalámbrico 2.4g Transmisor Xlr 1 Recepto

Descripción

-2.4G inalámbrico DMX512 R/T
-126 canales de frecuencia de salto automáticamente, alta capacidad anti-interferencia, para garantizar la confiabilidad de los trabajos
-7 grupos de código de identificación configurables,
el usuario puede usar 7 grupos de red inalámbrica individual sin ninguna interferencia.
Especificación:
Voltaje de entrada: DC 5V 0.5A
Distancia de comunicación: 300 M (distancia visible)
Sección de frecuencia de trabajo: 2.4G ISM, 126 canales, sección de frecuencia
Velocidad máxima de transmisión de potencia: 20dBm
Sensibilidad del receptor: -94dBm
CPU: 32 bits ARM Core
Modulación: GFSK
DMX Interfaz de señal: RS485
Temperatura de funcionamiento: -40 85 Celsius
Temperatura de almacenamiento: -65 150 Celsius
Humedad relativa ambiental: 5 a 95% (sin condensación)
Disparador de reinicio automático: WDT incorporado (temporizador de vigilancia)
Manual de funcionamiento:
Código de identificación y color del LED relación correspondiente:
1: ROJO
2: VERDE
3: ROJO+VERDE
4: AZUL
5: ROJO+AZUL
6: VERDE+AZUL
7: ROJO+VERDE+AZUL
1) Pulse el interruptor momentáneo sobre el indicador LED lateral para indicar la configuración de ID.
2) Púlselo de nuevo para configurar IC, al ID de color deseado, añadiendo 1 cada vez que pulse el interruptor avanzará el código de identificación de color.
3) Condiciones de trabajo:
LED constante No hay señal DMX o inalámbrica.
Flash LED rojo: Transmitiendo.
Flash LED verde: Recepción
4) Frecuencia RF 2.400 - 2.525G, total 126 canales, busca automáticamente.
5) Código de identificación 1-7 agrupa el código de identificación, presione KEY para configurar, solo puede funcionar con el mismo código de identificación del transmisor y el receptor. (mismo color de LED)
Establecimiento de comunicación:
1. Encienda primero la placa receptora inalámbrica DMX512 y luego siga para encender la placa
transmitida. Pulse el botón Key para establecer el mismo valor de ID de la tarjeta transmitida y la placa recibida. Utilice un valor de ID diferente si necesita usar más de 1 grupo de universales inalámbricos al mismo tiempo en el mismo lugar.
3. El LED rojo parpadea cuando el transmisor transmite datos DMX sin sección de frecuencia interferida, luego el receptor cambia la sección de frecuencia comunicada. El LED verde parpadea hasta que recibe el mismo valor de ID, cuantos más datos DMX, más rápido parpadea el
LED. La comunicación se estableció correctamente.
