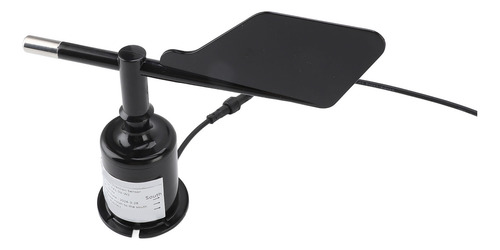

Sensor De Dirección Del Viento De 360 Grados De Alta Precisi

Descripción

Sensor de dirección del viento de 360 grados, todo terreno, alimentado por DC5V, transmisor, indicador de viento,

característica de la carcasa:
sensor de dirección del viento: el sensor de dirección del viento integral de 360 grados viene con una excelente linealidad, alta precisión, sin puntos muertos, fuerte resistencia, fácil observación y estabilidad confiable. Carcasa indicadora de dirección del viento: pequeña resistencia a la rotación, medición precisa, tamaño pequeño, peso ligero, fácil de transportar y montar. Tiene un diseño simple, pero muy práctico de usar, lo que le brinda una buena experiencia de uso. Material ABS: fabricado con una veleta de ABS de baja inercia, el sensor exhibe buenas características dinámicas y responde bien a los cambios de dirección del viento. Seguro de usar Cuenta con un rendimiento maravilloso y una gran estabilidad. Principio de funcionamiento: el sensor de dirección del viento funciona principalmente por rotación. Este principio de funcionamiento permite mediciones precisas de la dirección del viento. Se puede usar en exteriores durante mucho tiempo. Amplia aplicación: ideal para meteorología, monitoreo ambiental, aviación y aeroespacial.
Ayuda a comprender las condiciones del viento y a implementar las medidas correspondientes.

Especificación:
Tipo de artículo: sensor de dirección del viento
Material: ABS
Tamaño del producto: aproximadamente 223 x 190 x 70 mm/8,78 x 7,48 x 2,76 pulgadas
Peso bruto: aproximadamente 385,00 g/13,6 oz
Voltaje de la fuente de alimentación: DC 5 V
Salida: RS485 para cable de extensión Modbus
Longitud del cable: 0,8 m/2,6 pies
Precisión: omnidireccional: más o menos 3 grados Resolución: omnidireccional: omnidireccional: omnidireccional: omnidireccional: más o menos 3 grados
Resolución: RS485 para cable de extensión Modbus: 0,8 m/2,6 pies
Velocidad del viento de arranque de 1 grado: inferior e igual a 0,8 m/s
Consumo máximo de energía: 0,48 W Capacidad de carga: alimentación DC 12 V suministro, impedancia de salida de corriente inferior e igual a 350 Omega
DC24 V, impedancia de salida de corriente inferior e igual a 900 omega
Impedancia de salida de voltaje superior o igual a 1000 Omega
Entorno operativo: temperatura de -35 grados centígrados a 60 grados centígrados
Humedad inferior e igual al 100 por ciento de humedad relativa sin condensación
Nivel de protección: IP64
Nivel de cable: voltaje nominal: 300 V 80 grados centígrados
Aplicación: para jardín, invernadero, protección del medio ambiente, estación meteorológica, barco, muelle, acuicultura, barrera publicitaria, clima, marina, medio ambiente, aeropuerto, puerto, laboratorio, entorno agrícola y de tráfico medición de la dirección del viento
Apertura de instalación: 3,2 mm/0,13 pulgadas
Diámetro del enchufe de acoplamiento: 15 mm/0,59 pulgadas (se recomienda reservar 25 mm/0,98 pulgadas para el cableado, conectar primero, luego instalar y fijar el sensor)
Método de cableado
: cable rojo: alimentación positiva (voltaje, corriente, pulso), potencia positiva (RS485)
Cable negro: alimentación negativa (voltaje, corriente, corriente, pulso) pulso), A+ (RS485)
Cable amarillo: señal (voltaje, corriente, pulso), B- (RS485)
Cable verde: alimentación negativa (RS485)
Estándar para el protocolo de comunicación ModBus RTU: en
primer lugar, el formato del puerto serie: bits de datos de 8 bits, bit de parada de 1 bit, bit de paridad ninguno, velocidad de transmisión predeterminada de 9600 bps, software de puerto serie configurado para enviar y recibir hexadecimales, dos intervalos de comunicación de al menos 500 ms o más, CRC en el manual para el bit de paridad, 2 bytes.

Dirección del dispositivo: dirección predeterminada 2. En segundo lugar, formato de comunicación: 1.
Escriba la dirección del dispositivo (por ejemplo, escriba la dirección 02)
Envíe 00 06 00 20 00 02 08 10 Dirección de la instrucción Escriba la dirección inicial Nueva dirección CRC check Devolución 00 06 00 20 00 02 08 10 Dirección de la instrucción Escriba la dirección inicial Nueva dirección CRC check Return 01 86 ** ** entonces la configuración no se realizó correctamente. 2. Leer la dirección del dispositivo (por ejemplo, leer la dirección 2)

Enviar 00 03 00 20 00 01 84 11 Dirección de la instrucción Leer la dirección de inicio Puntos de lectura Comprobación CRC Devolución 00 03 02 00 02 04 45 Dirección de la instrucción Longitud de los datos del dispositivo Verificación CRC 3. Lea los datos de registro (por ejemplo, lea los datos de la dirección 2)

Envíe 02 03 00 00 00 01 84 39 Dirección de la instrucción Lea la dirección de inicio Lea los puntos de lectura Comprobación CRC Devolución 02 03 02 00 26 7D 9E Dirección de la instrucción Longitud de los datos del dispositivo Verificación CRC El sensor de viento omnidireccional devuelve los datos como 0x0026 convertidos a decimal como 38, el valor de la dirección del viento es de 38 grados, sin decimales. Si se trata de un sensor de dirección del viento en ocho direcciones, los datos devueltos se refieren a la fórmula de cálculo de la tabla de ocho direcciones en la página
1.4. Lea la velocidad en baudios del dispositivo de comunicación (por ejemplo: lea la dirección 2 del signo igual de velocidad en baudios del dispositivo 9600)

Envíe 02 03 00 10 00 01 85 FC Dirección de instrucciones Lea la dirección de inicio Lea los puntos de lectura CRC check Return 02 03 02 00 02 7D 85 Dirección de instrucción Lea la longitud de los datos del dispositivo CRC verifique la velocidad en baudios datos de signo igual x 4800. devuelva datos 0x0002, luego velocidad en baudios igual signo 4800x2 igual signo 9600.
5. Dispositivo de escritura que comunica velocidad en baudios (por ejemplo, velocidad de escritura 9600)

Enviar 02 06 00 10 00 02 09 FD Dirección de instrucciones Leer dirección de inicio Nueva velocidad de baudios comprobación CRC Retorno 02 06 00 10 00 02 09 FD Dirección de instrucción Leer dirección de inicio Nueva velocidad de baudios CRC comprueba datos de signo igual x 4800. Escribe datos 0x0002, luego velocidad de baudios igual signo 4800x2 igual signo 9600., 9600, 14400, 19200, 38400, 57600, 115200. Si escribe a otra velocidad en baudios no admitida, se restaurará automáticamente a 9600 tras el reinicio.
Devolución de 01 86 **** significa que la configuración no se ha realizado correctamente.
6.
Cambie el protocolo de comunicación (por ejemplo, cambie al protocolo privado ASCII).

Envíe 02 06 00 14 00 03 89 FC Dirección de instrucción Escribir dirección de inicio 01 para MODBUS
03 para ASCII CRC comprobar Retorno 02 06 00 14 00 03 89 FC Dirección de instrucción Escribir dirección de inicio Datos CRC Comprobación Si se devuelve 01 86 ****, la configuración no tuvo éxito.
Cambie el protocolo de 01 para MODBUS 14 00 03 para el protocolo privado ASCII.
Para los pasos de comprobación de Modbus CRC: 1. Predefina el registro de 16 bits como FFFF hexadecimal, llame a este registro registro como registro CRC;
2.
Aísle los primeros datos de 8 bits con el bit inferior del registro CRC y coloque el resultado en el registro CRC;
3. Compruebe el bit más bajo desplazando el contenido del registro un bit a la derecha (hacia el bit inferior) y rellenando el bit más alto con un 0; 4. Si el bit más bajo es 0: repita el paso 3 (cambie de nuevo) si el bit más bajo es 1: el registro CRC es isoortogonal al polinomio A001 (1010 0000 0000 0001);
5.
Repita los pasos 3 y 4 hasta que se desplace a la derecha 8 veces para procesar todos los datos de 8 bits; 6. Repetir los pasos del 2 al 5 para los siguientes datos de 8 bits;
7.
El registro CRC final obtenido es el código CRC (el código CRC obtenido es bajo antes que alto).
Solución de problemas: 1. Las palas de viento no giran correctamente y la histéresis es grande. Hay objetos extraños o atascados en el rodamiento debido a un uso prolongado. Envíe el sensor a la empresa para que lo procese.
2. El valor de visualización del medidor de señal analógico no es correcto. Posibles problemas de cableado o fallos de comunicación en el puerto serie causados por la incapacidad de obtener los datos correctos. Compruebe si el cableado es correcto y firme, si el puerto serie está ocupado y si la configuración del puerto serie es correcta.

Lista de paquetes:
1 x sensor de dirección del viento.

Aviso:
1. Compruebe que el embalaje está completo y compruebe que el modelo del producto coincide con el seleccionado;
2. No conecte los cables cuando la alimentación esté encendida. Enciéndalo solo después de comprobar las conexiones;
3. La longitud del cable del sensor afectará a la señal de salida del producto. No modifique el producto arbitrariamente durante su uso;
4. El sensor es un dispositivo preciso.
Los usuarios no deben desmontarlo ellos mismos ni utilizar objetos cortantes o líquidos corrosivos para que entren en contacto con la superficie del sensor durante su uso para evitar dañar el producto; 5.
No lo enchufe ni desenchufe con la alimentación encendida; 6. Instálelo mirando hacia el sur.

**NOTA**
