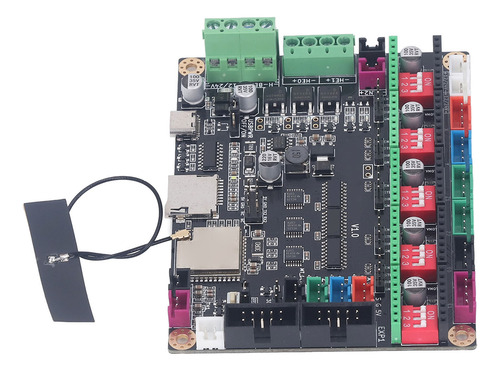

Placa De Control De Impresora 3d Para Placa Base Mks Tinybee

Descripción

Característica:
1.
PANTALLAS DE SOPORTE: La placa de control principal de la impresora 3D es compatible con el firmware Marlin 2.0, es compatible con las pantallas LCD2004 y 12864 normales, así como con la MKS MINI12864 V3 y la pantalla de puerto serie MKS TFT. 2.
ACTUALIZACIÓN DEL FIRMWARE MEDIANTE USB: La placa base puede actualizar el firmware a través del cable de datos USB y conectarse a la red y a las páginas web mediante la función WIFI para controlar la impresora 3D. 3.
BUEN RENDIMIENTO: Al adoptar el chip ESP32-DOWD-V3, el Xtensa es un microprocesador LX6 de 32 bits de doble núcleo que admite frecuencias de reloj de hasta 240 MHz, integrado con módulos WIFI y Bluetooth. 4.
CON CHIP DE ALMACENAMIENTO: la placa base de control de la impresora 3D tiene incorporado un chip de almacenamiento Flash de 8 millones de bytes, con 520 KB de memoria, lo que proporciona una protección eficaz para más escenarios de aplicaciones. 5. CONTROLADOR Y DISIPADOR DE CALOR: equipado con 5 controladores de motor paso a paso TMC2209 y disipadores de calor, destinados a mejorar el rendimiento de la placa de control y evitar el sobrecalentamiento, son fáciles de agarrar y controlar.

Especificación
: Tipo de artículo
:
placa de control de impresora 3D Material: PCB Modelo: para MCU MKS TinyBee V1.0
: para MCU
ESP32-WROOM-32U Frecuencia: 240 MHz
Memoria: 520 K Fuente de
alimentación de entrada: DC12-24 V <20 A
Calentador: 2 extremos del calefactor y 1 cama calefactora.
Temperatura ADC: 3 NTC100K: TH1, TB, TH2 (requiere la selección de un puente)
Motor Interfaz: interfaz de motor de 5 ejes y 6 (conexión paralela de doble eje Z)
Modo de transmisión por pasos: modo STEP DIR
Señal de transmisión: compatible con unidad externa de alta corriente
Configuración de subdivisión
: interruptor de marcado Interfaz LCD: admite LCD 2004/12864, MKS MINI12864 V3
Puerto serie: pantalla MKS TFT reservada USART2
End Stop: X, Y, Z, MT DET
3D Touch Control: Soporte de protección de
potencia: admite protección inversa de potencia y protección de picos de potencia
Fuerza electromotriz trasera del motor: Puede absorberse mediante la resistencia a la secuencia de fases para proteger los controladores paso a paso
Firmware: para Marlin2.0.X
Método de actualización del firmware: carga de una unidad USB
Tarjeta micromemoria: no incluida
Parámetro del controlador TMC2209:
corriente máxima de salida: 2,5 A
Corriente predeterminada: 1,25 A
Micro paso: hasta 1/256
Configuración:




STEP DIR o UART Lista de paquetes: 1 x placa de control 1 x cable de datos USB 5 x controlador de motor paso a paso 5 x disipador de calor
